Osłony gabarytowe gięte
Osłony gabarytowe od OsłaniaMy – wygrodzenia maszyn, przez które widać całą linię

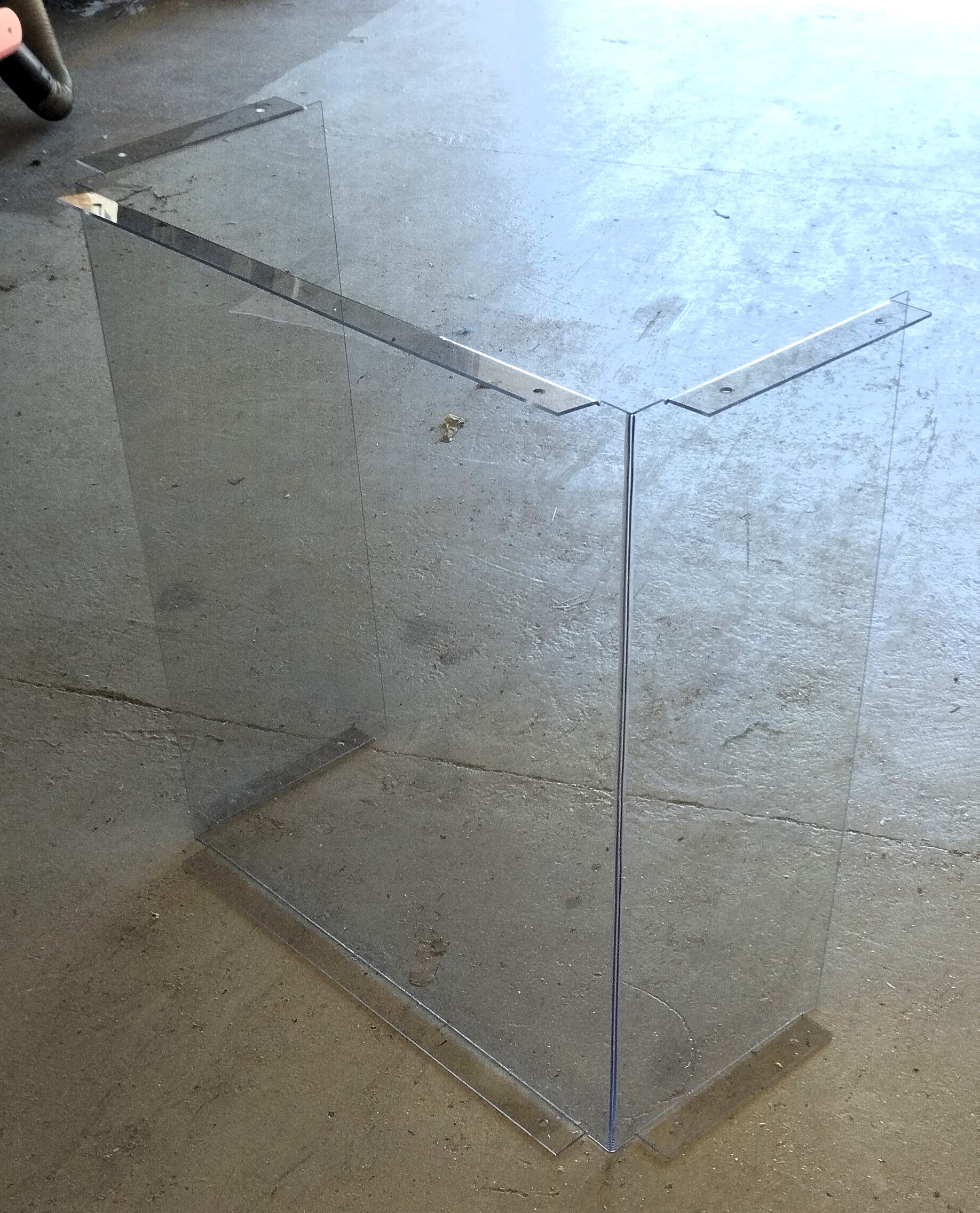

Osłony gabarytowe to wielkoformatowe obudowy i wygrodzenia z poliwęglanu litego, którymi zabezpieczasz całe centrum obróbcze, gniazdo robota albo odcinek linii, a nie jeden detal. Gniemy płyty do 200 cm w jednej linii gięcia, a formatki wycinamy na ploterach CNC o polu 2050 x 4100 mm. Dzięki temu duża osłona ma mniej łączeń, mniej profili i mniej martwych stref, w których nic nie widać.
Duża osłona to nie jest po prostu mała osłona, tylko większa. Przy dwóch metrach szerokości pojawiają się nowe pytania: jak nie dopuścić do ugięcia, jak ją przywieźć i jak ją wnieść na halę. Na wszystkie odpowiadamy niżej.
Gdzie osłony gabarytowe sprawdzają się najlepiej?
- Wielkogabarytowe centra obróbcze (CNC) i maszyny ciężkie: Jako potężne, przesuwne drzwi i pełne obudowy stref roboczych dla największych tokarek wielozadaniowych, frezarek bramowych czy pras. Dzięki możliwości gięcia modułów do 200 cm, osłona zyskuje na sztywności i aerodynamice, skutecznie zatrzymując ciężkie wióry, odłamki narzędzi oraz chłodziwo pod wysokim ciśnieniem.
- Wygrodzenia całych linii produkcyjnych i montażowych: Jako przezroczyste ogrodzenia i długie panele ochronne oddzielające pracujące ciągi technologiczne od głównych alei komunikacyjnych wózków widłowych. Tworzą bezpieczną strefę dla załogi, chroniąc przed nieprzewidzianymi awariami sprzętu, bez optycznego pomniejszania przestrzeni i doświetlenia hali.
- Wielkoformatowe osłony stanowisk zrobotyzowanych: Do budowy przestronnych, bezpiecznych kabin dla zrobotyzowanych gniazd spawalniczych, paletyzujących czy cięcia laserowego. Zagięte krawędzie dużych płyt (do 2 metrów w jednej linii gięcia) pozwalają zredukować ilość ciężkich profili aluminiowych, izolując personel od pyłu i ryzyka uderzenia ramienia robota, ułatwiając jednocześnie ciągły nadzór nad cyklem pracy.
- Bariery dźwiękochłonne i obudowy testowe: Jako masywne, gięte parawany i pełne zabudowy stacji testowych, komór śrutowniczych, młynów tworzyw, czy głośnych linii tłoczących. Gruby, wielkoformatowy poliwęglan lity nie tylko fizycznie zatrzymuje odpryski, ale też działa jako doskonały izolator akustyczny, redukując emisję hałasu przemysłowego i dostosowując środowisko pracy do rygorystycznych norm BHP.
Mniej profili, mniej łączeń – wygrodzenia przemysłowe z gięciem do 200 cm
Klasyczne wygrodzenie to rama z profili aluminiowych i płaskie panele w środku. Działa, ale każdy profil to kolejna szczelina, uszczelka i śruba do dokręcenia. Gięte krawędzie dużej płyty przejmują część roboty ramy: usztywniają panel, więc profili może być mniej, a osłona wciąż się nie ugina. Tak budujemy wygrodzenia bezpieczeństwa wzdłuż alejek wózków widłowych – przezroczyste ściany, które oddzielają pracującą linię od ruchu na hali i nie zabierają jej światła.
Stanowisko zrobotyzowane w przezroczystej kabinie
Gniazda spawalnicze, paletyzujące i stanowiska cięcia laserowego zamykamy w kabinach z dużych, giętych płyt poliwęglanu. Operator widzi cały cykl pracy robota bez otwierania drzwi, a płyta zatrzymuje odpryski, pył i uderzenie ramienia. Przy spawaniu dobieramy poliwęglan dymiony albo grafitowy, który tłumi błyski.
Jedno zastrzeżenie: osłona to przegroda mechaniczna, a nie system bezpieczeństwa celi. Kurtyny świetlne, blokady drzwi i ocenę ryzyka zostawiamy integratorowi, a sami dostarczamy ścianę, która to wszystko zamyka.
Obudowa maszyny na tokarkę wielozadaniową, frezarkę bramową i prasę

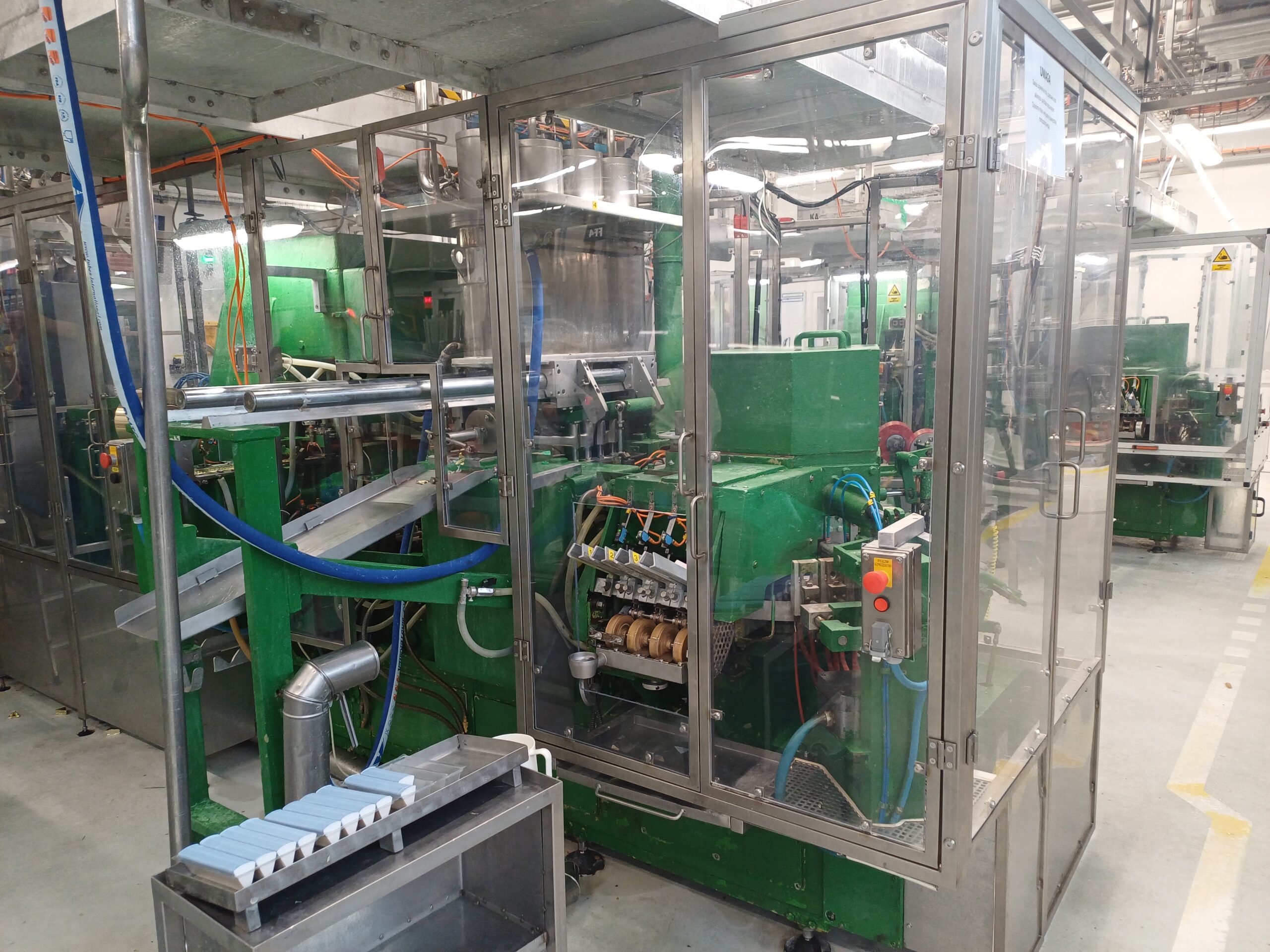

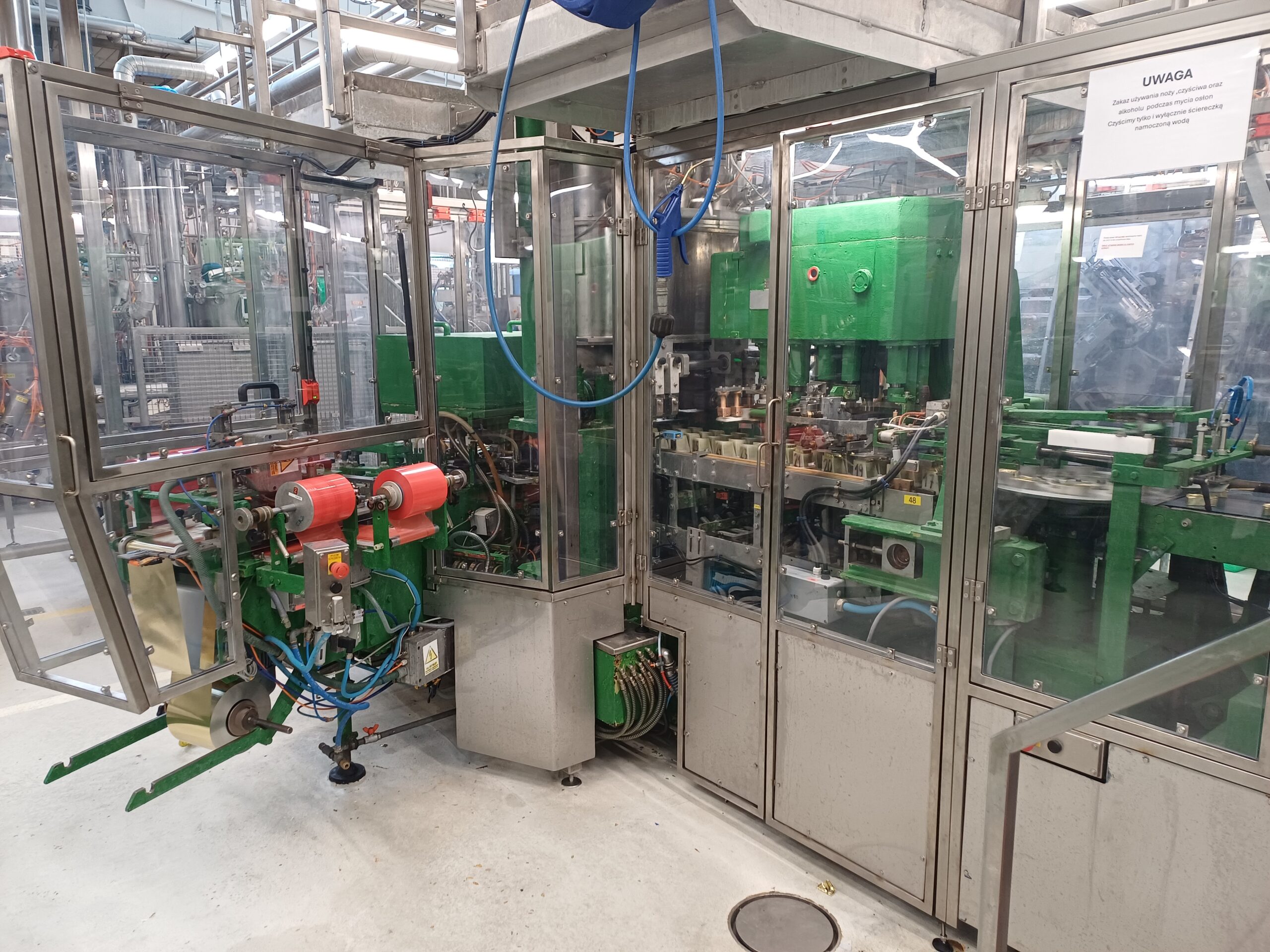

Największe maszyny potrzebują największych osłon. Robimy przesuwne drzwi i pełne obudowy stref roboczych dla tokarek wielozadaniowych, frezarek bramowych i pras. Gięta, sztywna płyta zatrzymuje ciężkie wióry, odłamki narzędzi i chłodziwo pod wysokim ciśnieniem, a operator nadal widzi, co dzieje się w środku. Taka osłona maszyny zastępuje ciężkie, ślepe ściany ze stali.
Ekran akustyczny z poliwęglanu – kiedy hala jest za głośna
Gruby poliwęglan lity nie tylko zatrzymuje odpryski, ale też tłumi hałas. Dlatego robimy z niego ekrany dźwiękochłonne, gięte parawany i obudowy dźwiękochłonne stacji testowych, a także zabudowy komór śrutowniczych, młynów tworzyw i głośnych linii tłoczących. Operator słyszy mniej, a przełożony nadal widzi, co się dzieje za ekranem.
Uczciwie: nie podajemy z góry, o ile decybeli spadnie hałas. To zależy od szczelności całej obudowy, grubości płyty i tego, co hałasuje, a nie od samego materiału.
Poliwęglan, siatka czy blacha – z czego zrobić ogrodzenia i wygrodzenia maszyn?
| Cecha | Siatka stalowa | Pełna blacha | Poliwęglan lity (gabarytowy) |
|---|---|---|---|
| Widoczność procesu | dobra | brak | pełna |
| Wióry, chłodziwo, pył | przelatują | zatrzymuje | zatrzymuje |
| Światło na hali | przepuszcza | zasłania | przepuszcza |
| Hałas | nie tłumi | tłumi | tłumi |
| Koszt | najniższy | średni | wyższy niż siatka |

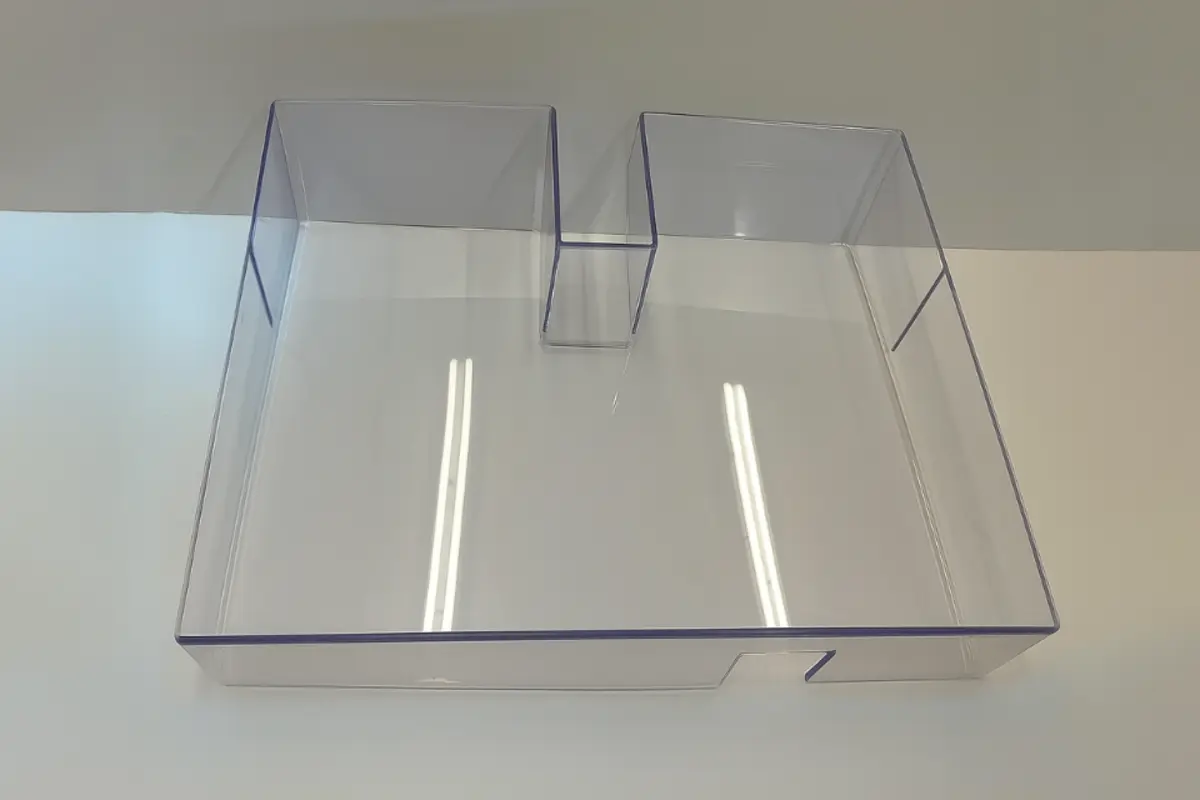

Siatka ma sens tam, gdzie wystarczy odgrodzić ludzi. Gdy z maszyny coś leci, pryska albo hałasuje, lepszy jest poliwęglan. Przy mniejszych, prostych panelach zajrzyj do osłon płaskich, a przy obudowach o skomplikowanym kształcie do osłon wielobocznych.
Jak duża osłona z poliwęglanu dojeżdża do Twojego zakładu?
- Projekt albo wzór. Przyjmujemy DXF, DWG, CAD, CDR i PDF, a przy retroficie odtwarzamy osłonę nawet z uszkodzonego wzorca.
- Formatka na CNC. Wycinamy ją w całości na ploterze CNC razem z otworami, perforacją i wycięciami pod drzwi.

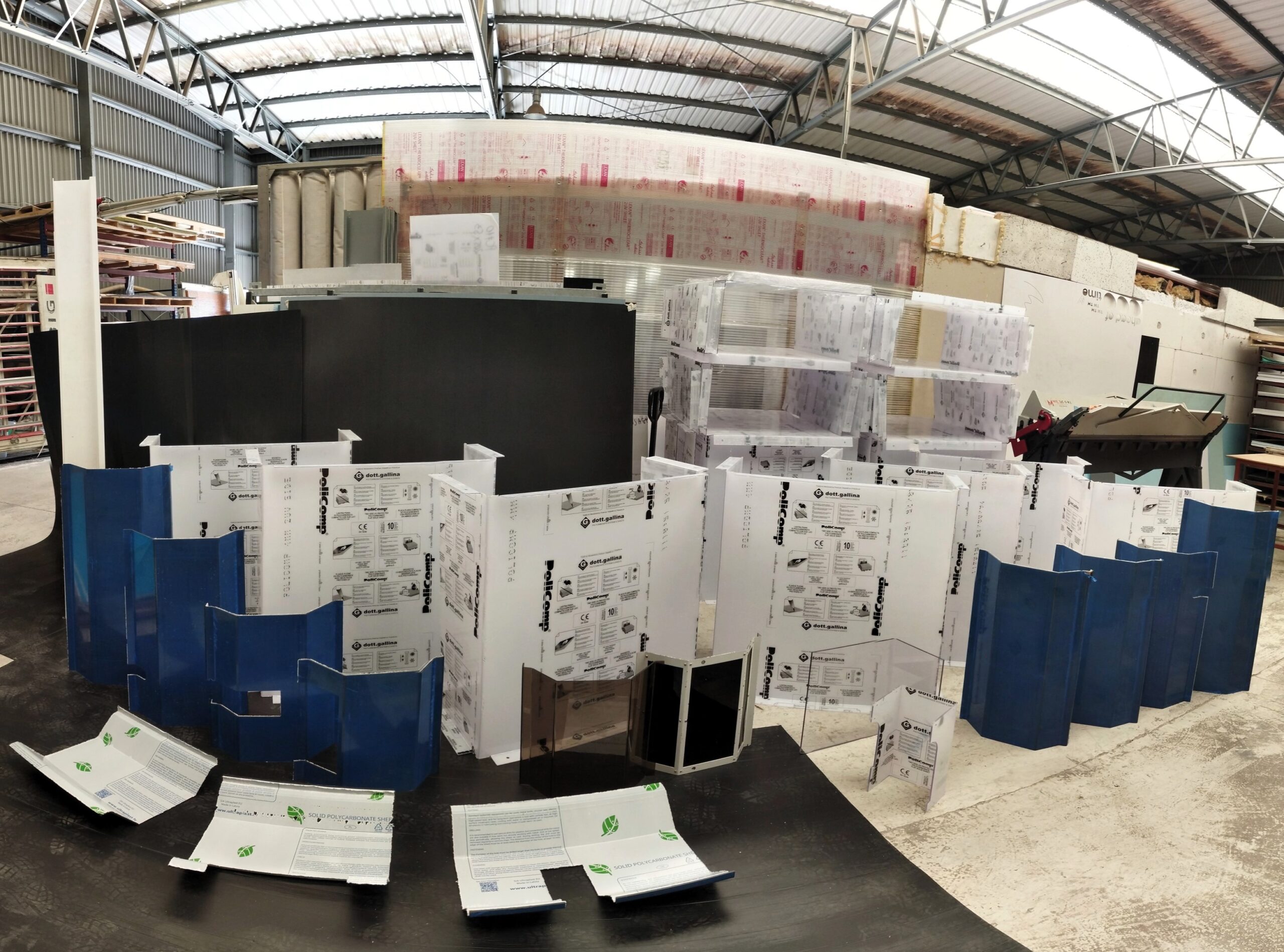

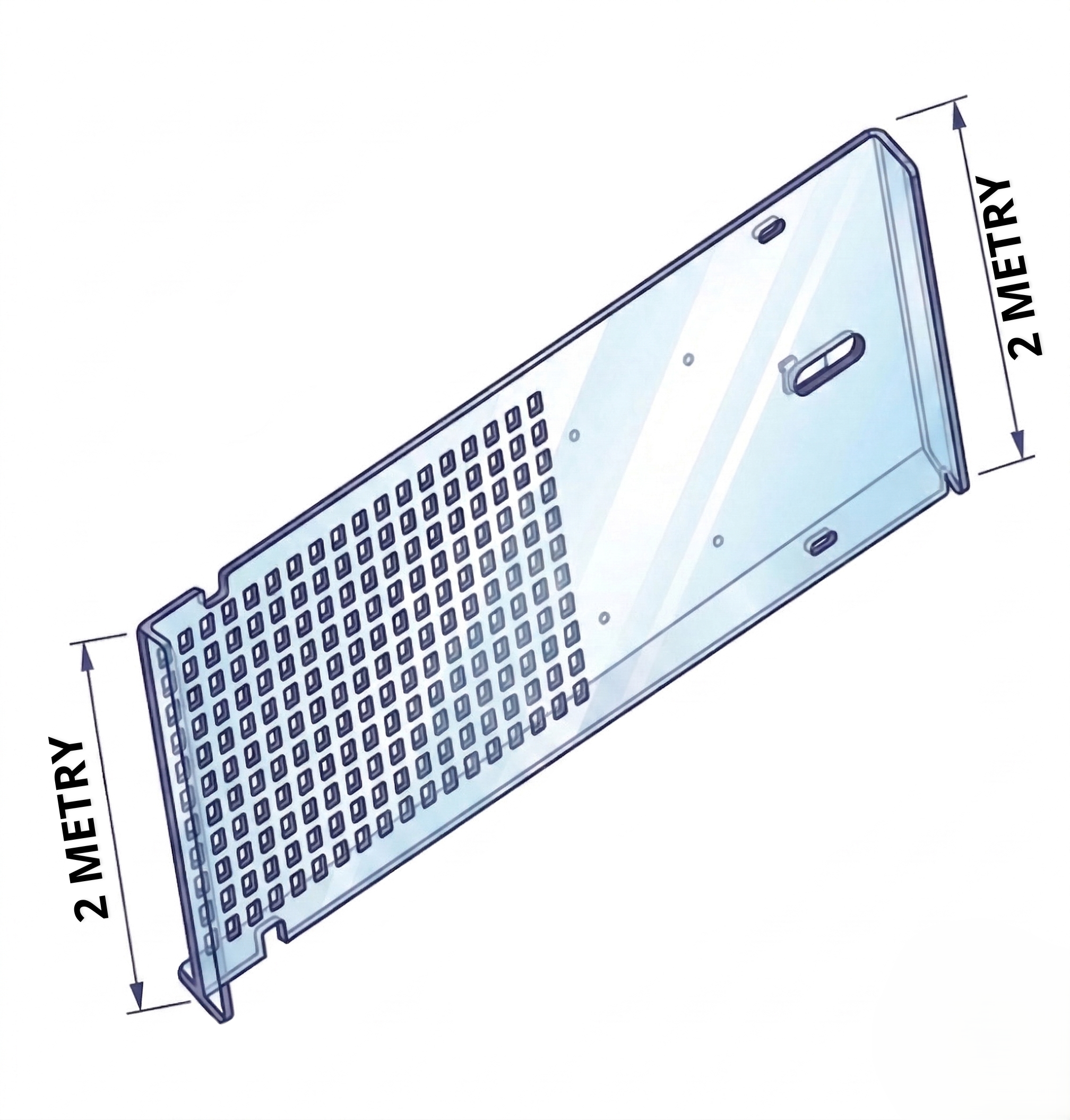

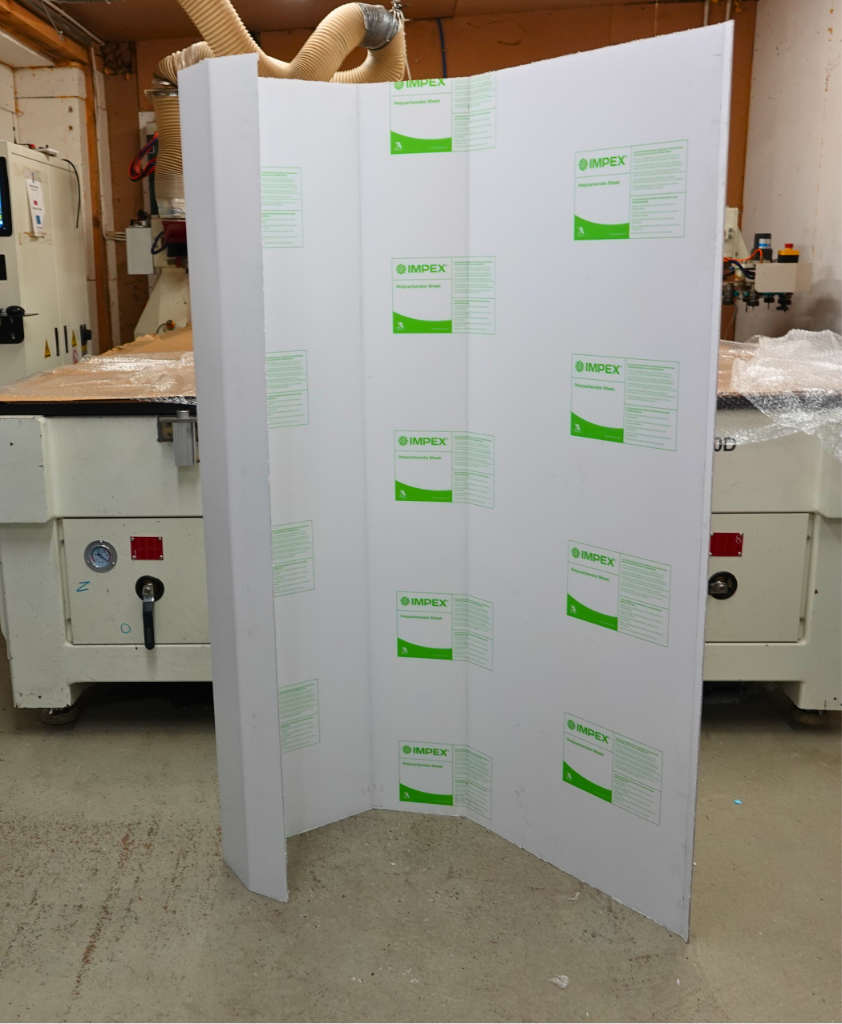

- Gięcie. Duże płyty gniemy w liniach do 200 cm. Dłuższe wygrodzenia dzielimy na moduły, które łatwo przywieźć i złożyć.

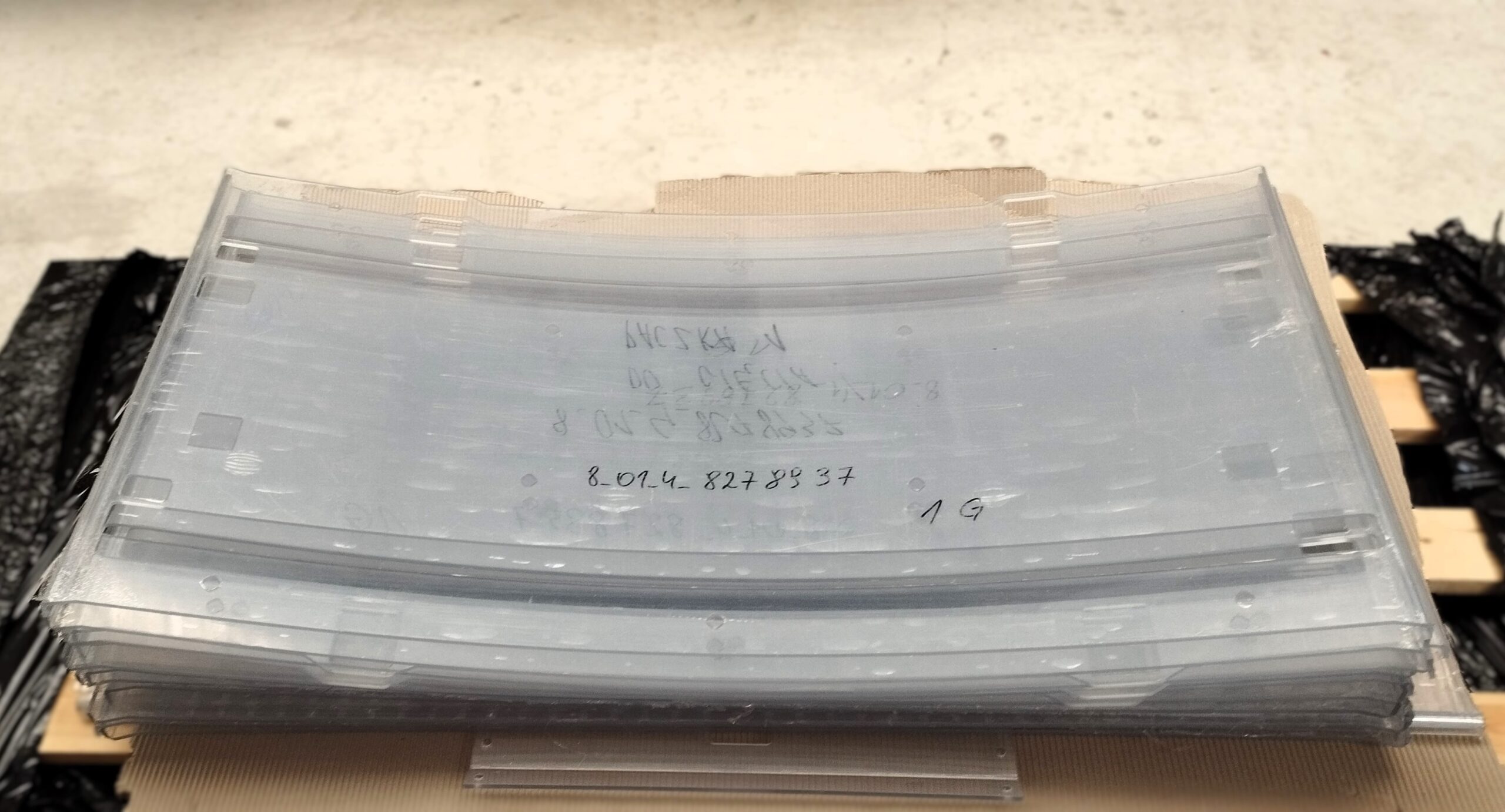

- Transport. Osłona jedzie w folii ochronnej, zabezpieczona na czas przewozu, prosto do Działu Utrzymania Ruchu.
Wymiary i zdjęcie stanowiska wyślij na kontakt@oslonamaszyn.pl albo zadzwoń: 535 040 353. Wycenę dostaniesz w 2 godziny, także przy projekcie na całą linię.
Najczęściej zadawane pytania
Jak duża może być jedna osłona gabarytowa?
Formatkę wycinamy z płyty do 2050 x 4100 mm, a gniemy ją w liniach do 200 cm. Większe wygrodzenia składamy z modułów.
Czy duża płyta z poliwęglanu nie będzie się uginać?
Gięte krawędzie usztywniają panel, a grubość dobieramy do jego wymiarów. Przy wycenie proponujemy grubość, ale decyzja należy do Ciebie.
Czy osłona gabarytowa może być mleczna albo przyciemniana?
Tak. Poza bezbarwnym poliwęglanem mamy wersje dymione, grafitowe i mleczne – dobieramy je do tego, co dzieje się za osłoną.
Robicie wygrodzenia do przemysłu motoryzacyjnego?

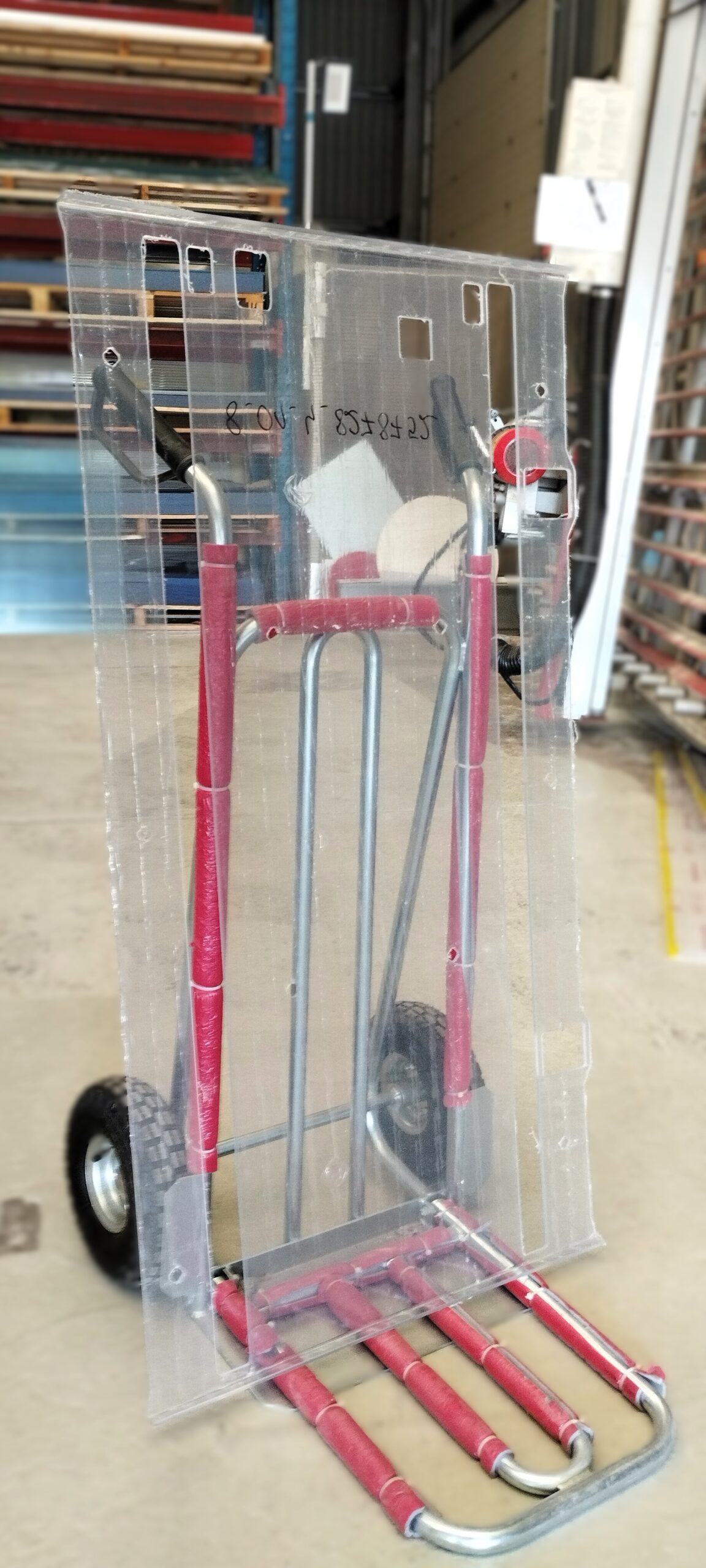

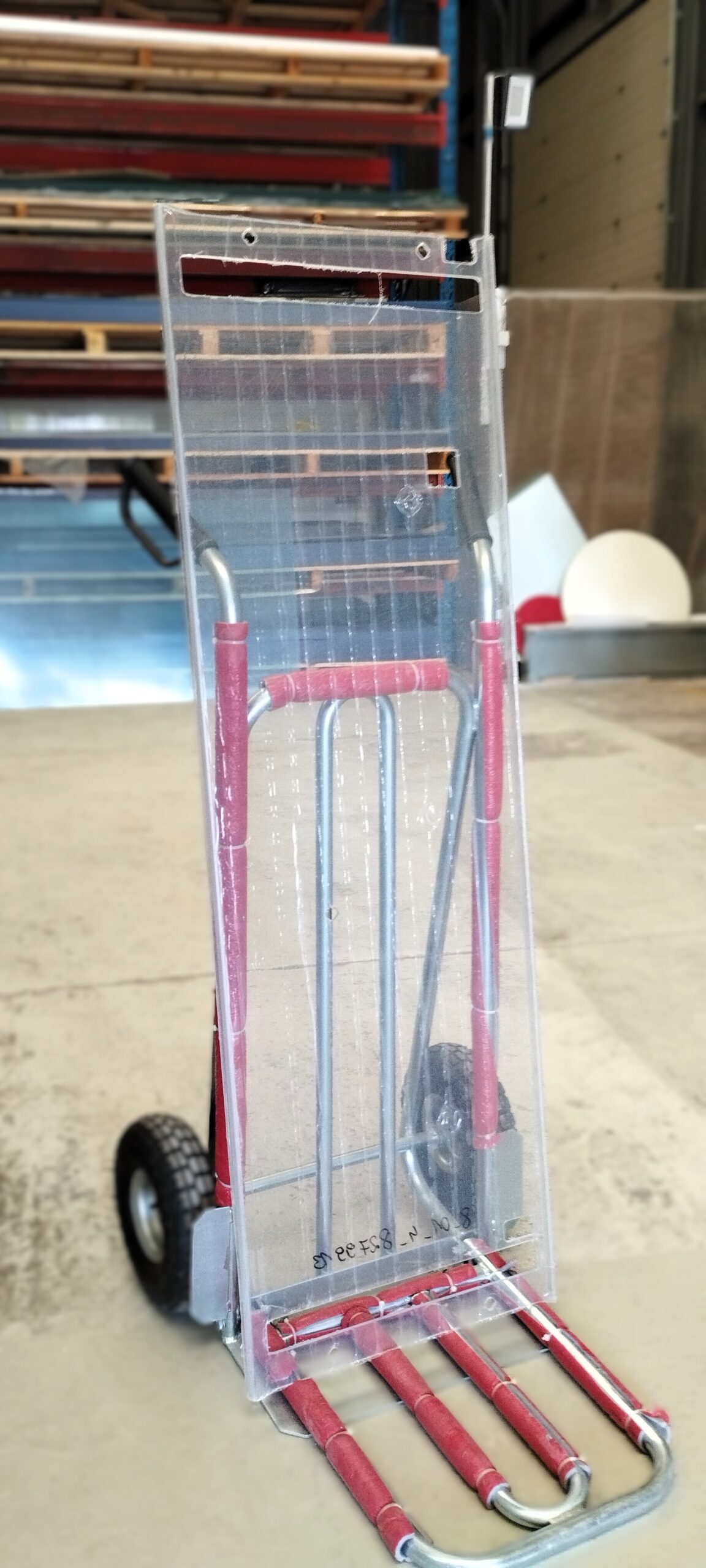

Tak, w galerii zobaczysz m.in. gabarytową osłonę dla branży motoryzacyjnej, przygotowaną do transportu jako gotowy element.
Czy montujecie osłony u klienta?

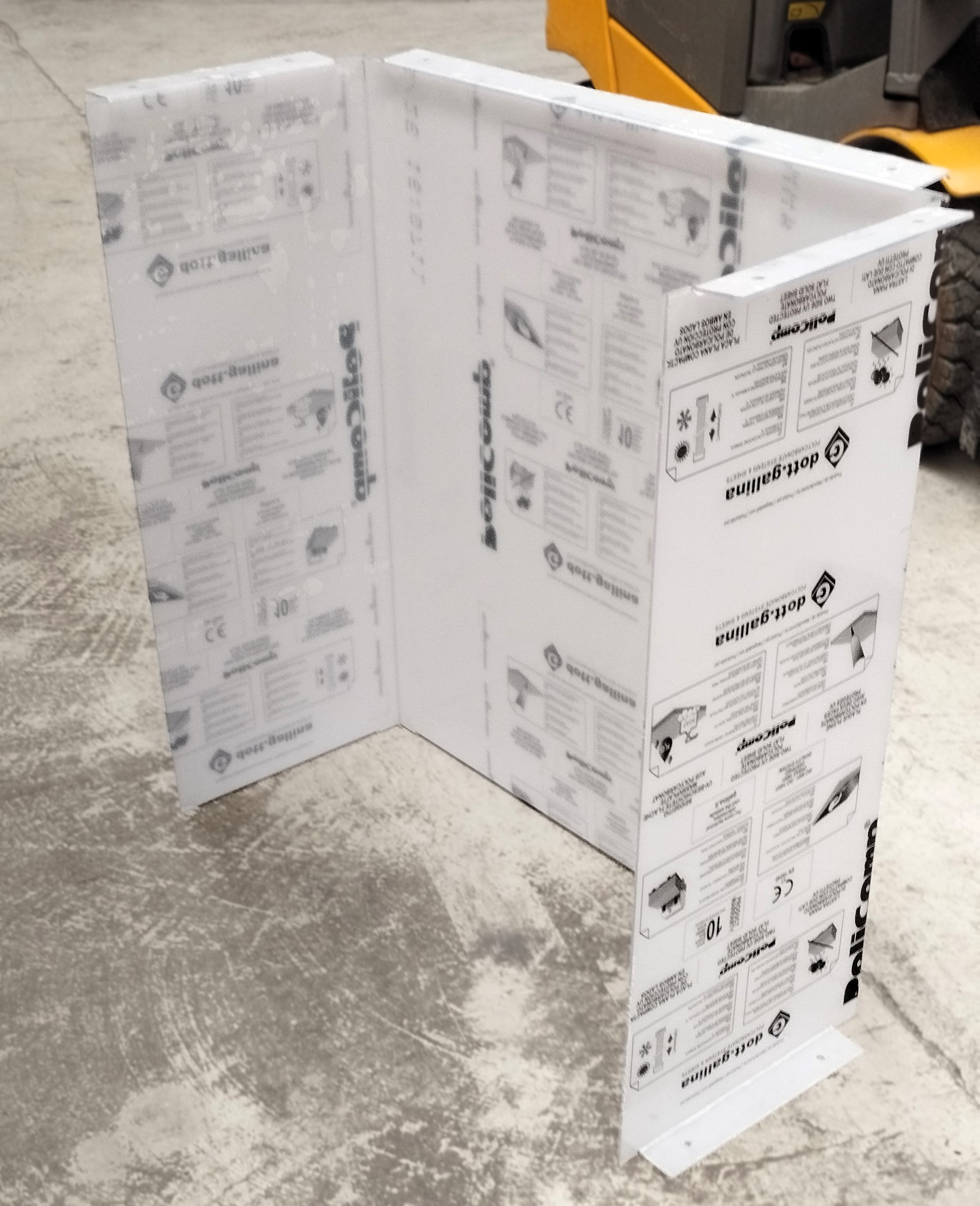

Osłony dostarczamy gotowe do montażu: z otworami i w folii ochronnej. Montaż zwykle robi Dział Utrzymania Ruchu na miejscu.
