Osłony płaskie
Płaskie osłony maszyn z poliwęglanu litego – cięte na wymiar, z gotowymi otworami

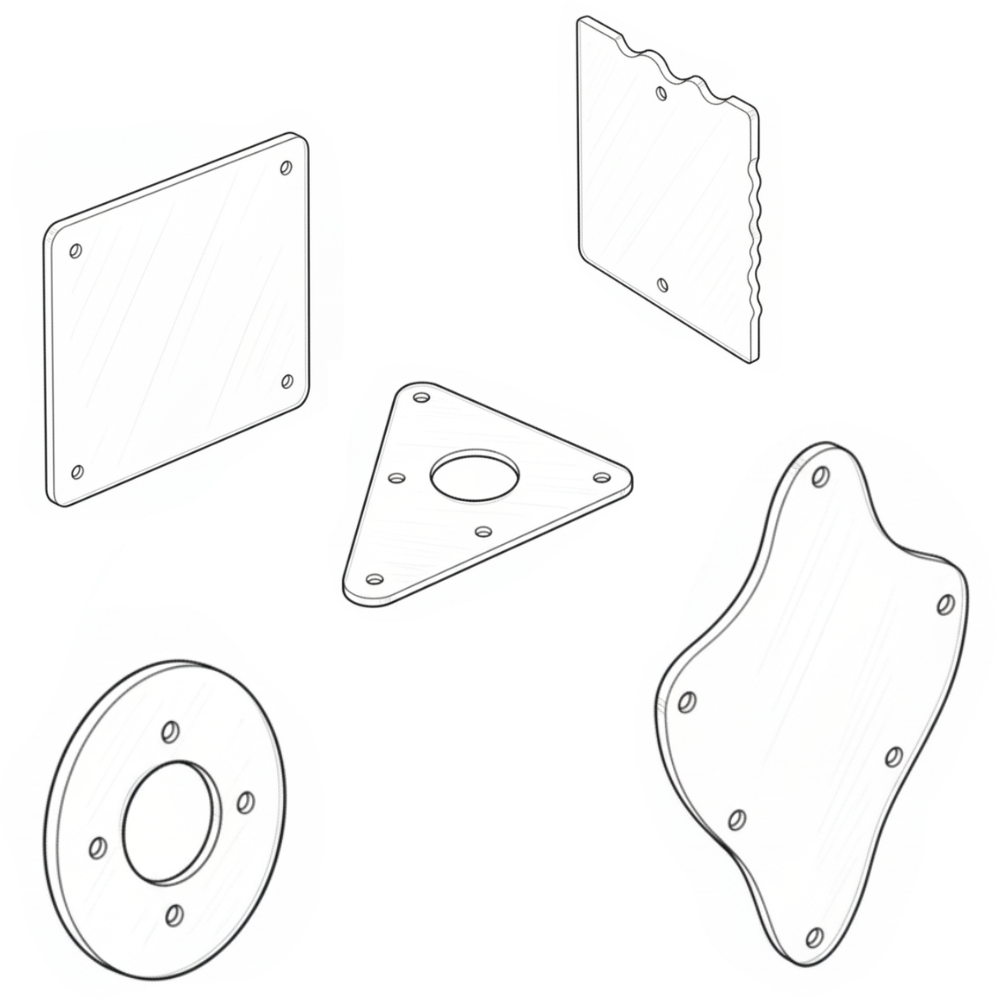

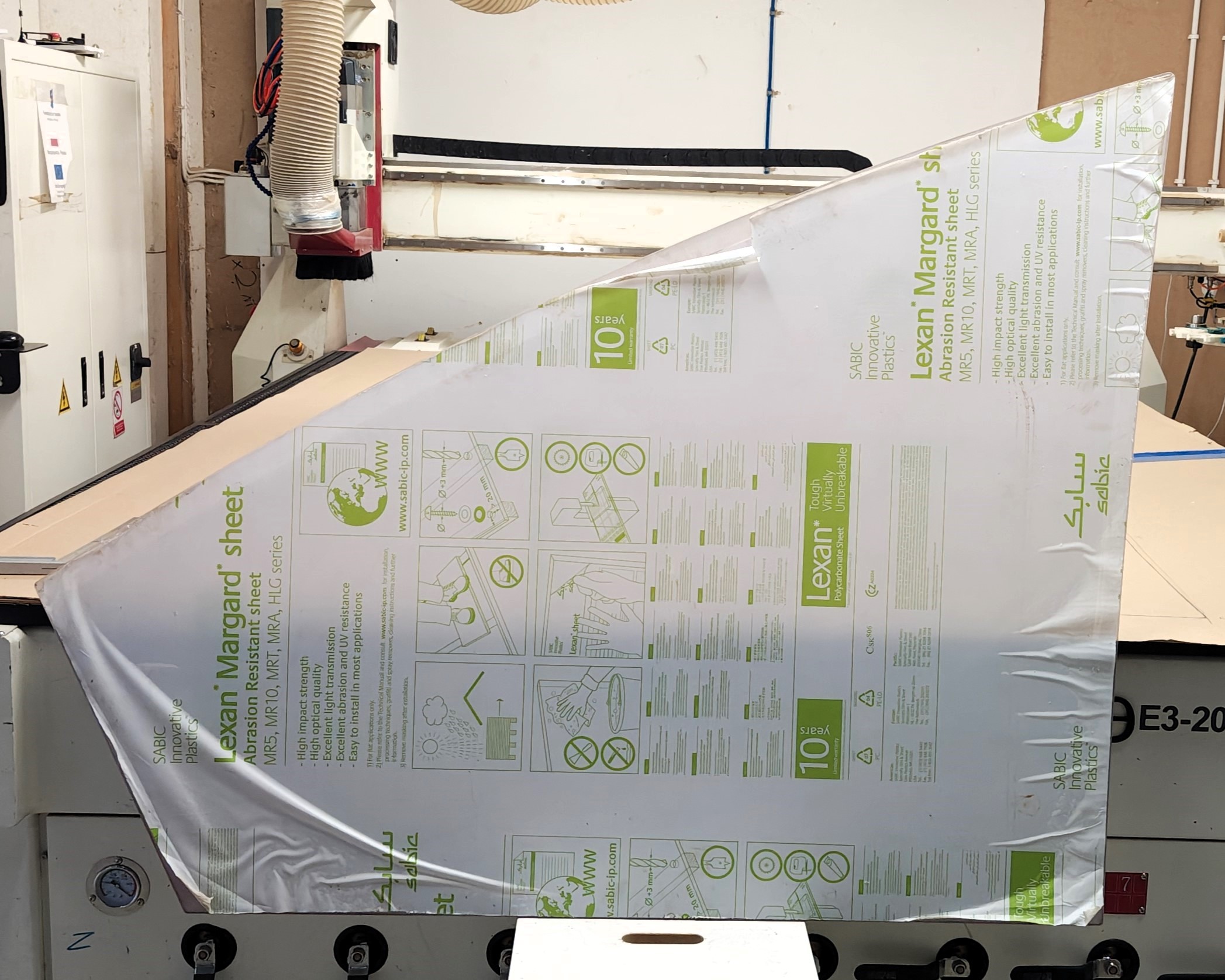

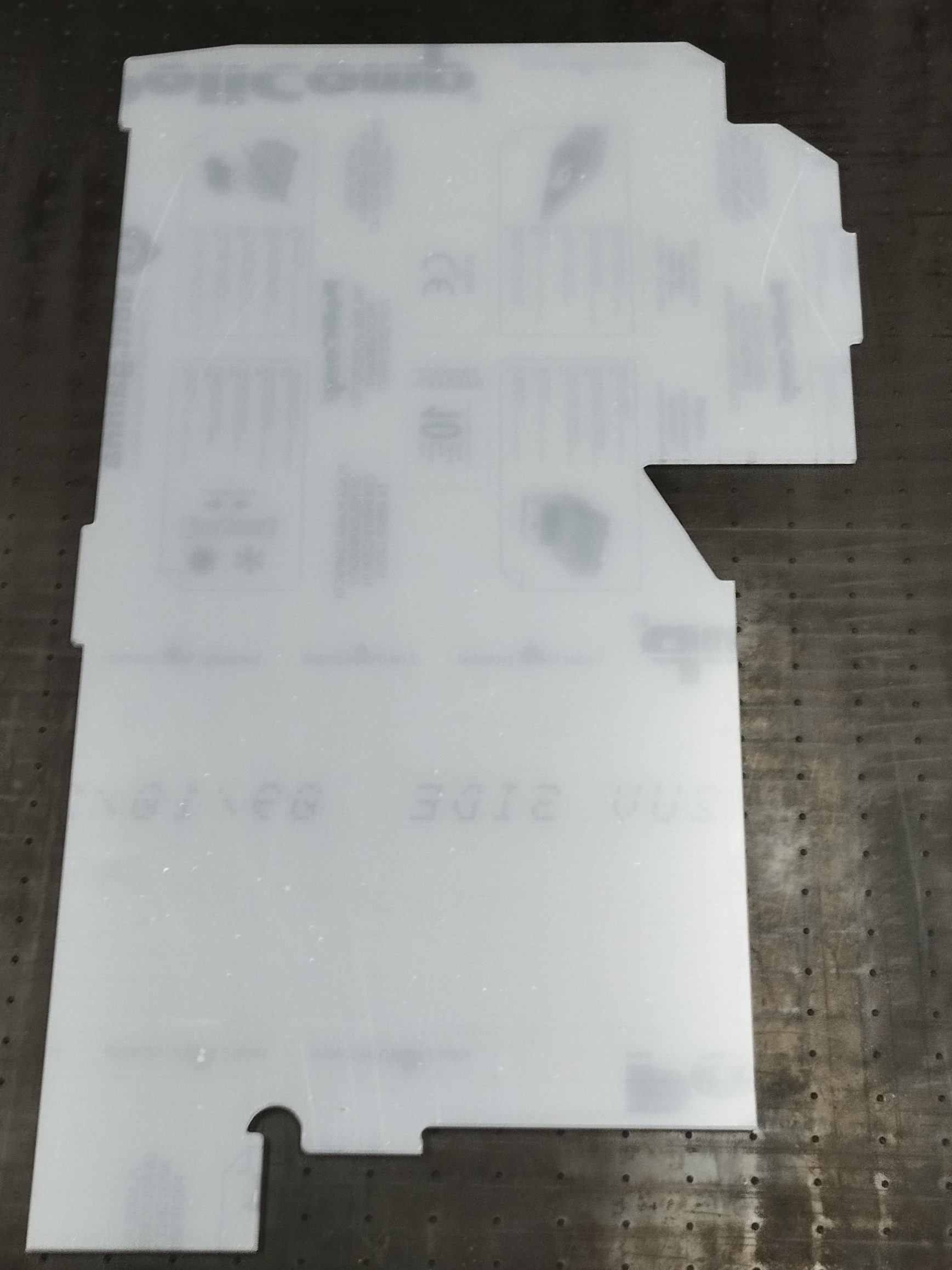

Płaska osłona to formatka z poliwęglanu litego docięta na wymiar Twojej maszyny, z nawierconymi otworami, wycięciami na zawiasy i zamki – gotowa do przykręcenia w ramie albo profilu. Zastępuje pękające szkło hartowane i matowiejącą pleksę w drzwiach obrabiarek, wygrodzeniach i kabinach. Tniemy ją z płyt od 4 do 12 mm, na ploterach CNC o polu roboczym 2050 x 4100 mm, więc nawet duża szyba wychodzi z jednego kawałka.
Brzmi prosto i tak jest. Tyle że w płaskiej osłonie o tym, czy posłuży latami, czy pęknie po miesiącu, decydują trzy drobne wybory: grubość, kolor i to, co dzieje się z krawędzią i otworami. Przejdźmy przez nie po kolei.
Gdzie osłony płaskie sprawdzają się najlepiej?
Prosta forma to często najbardziej uniwersalne rozwiązanie. Z naszego doświadczenia wynika, że ten typ osłon najczęściej trafia na:
- Obrabiarki CNC, tokarki i frezarki: jako szyby inspekcyjne montowane w drzwiach maszyn, odporne na uderzenia urwanego detalu.

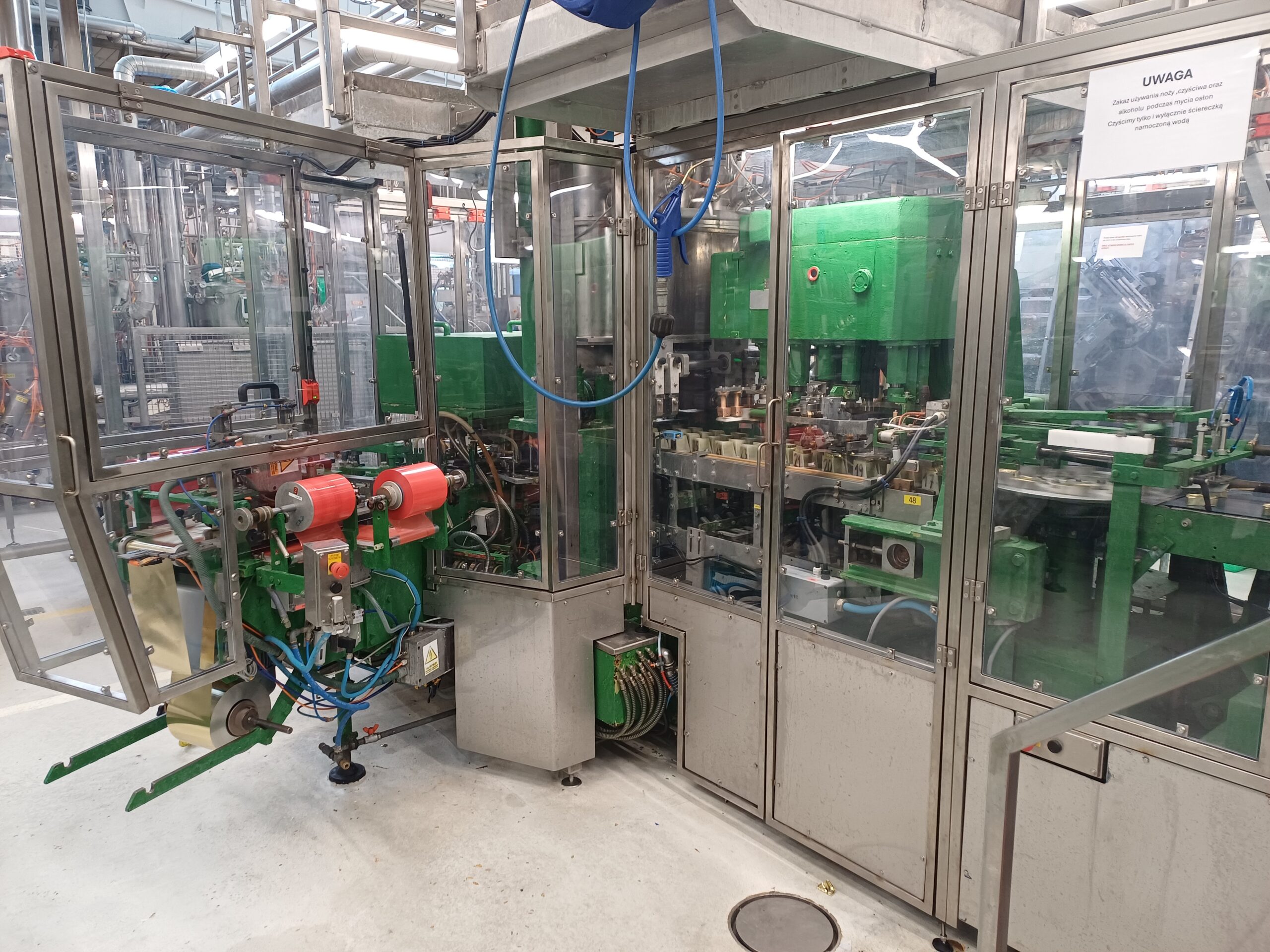

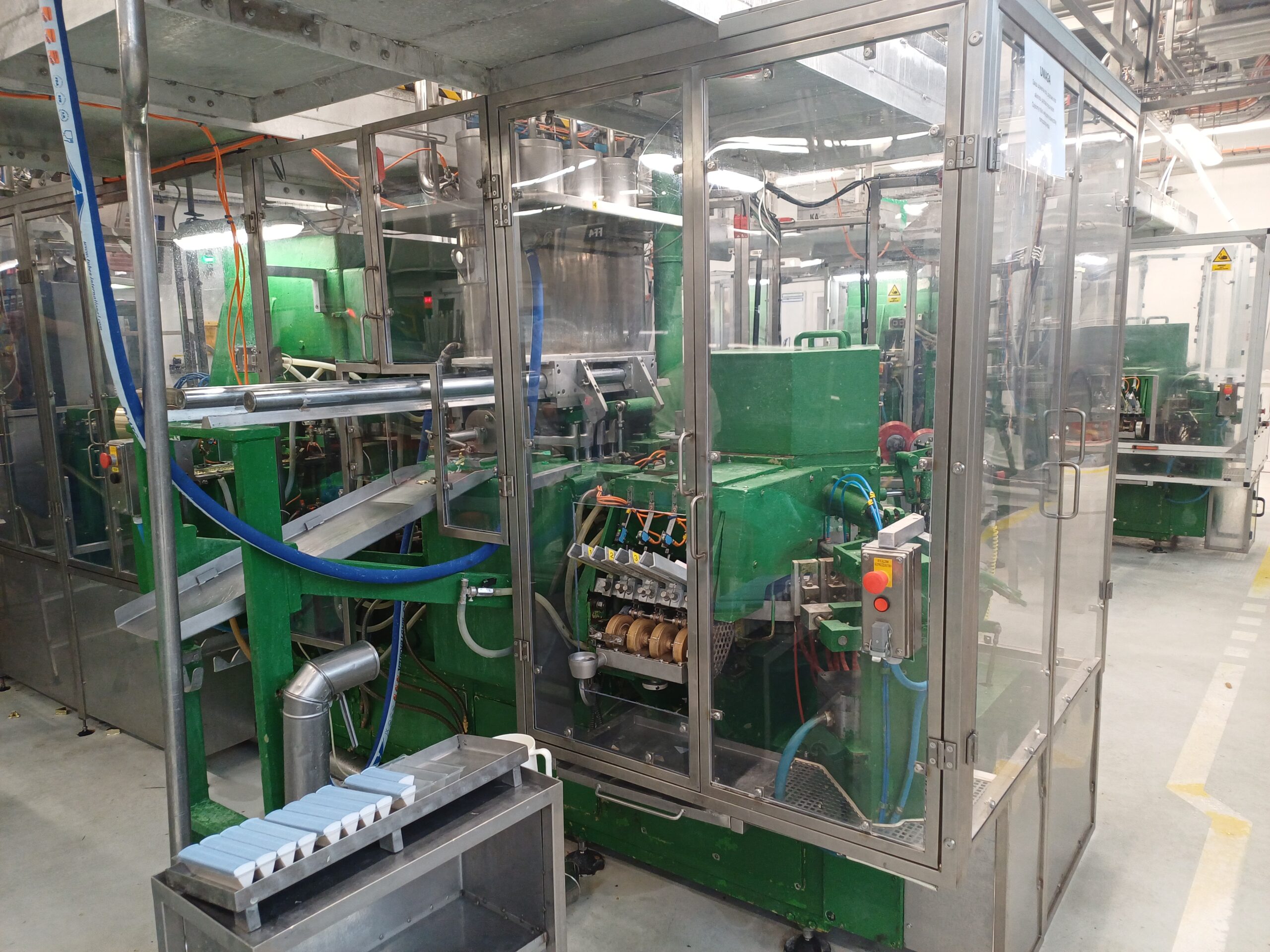

- Linie produkcyjne i montażowe: jako proste przeszklenia i bariery strefowe mocowane bezpośrednio do profili aluminiowych.
- Pojazdy leśne, rolnicze i łodzie: jako wytrzymałe szyby płaskie do kabin. W sprzęcie ciężkim zabezpieczają operatora przed uderzeniami gałęzi czy zerwanym łańcuchem, a na wodzie chronią przed żywiołem, zachowując przy tym świetną widoczność.
- Wygrodzenia stanowisk zrobotyzowanych: chroniące przed iskrami, łukiem spawalniczym, czy uderzeniami ramienia robota.
Poliwęglan lity 4, 6 czy 8 mm – jaka grubość płaskiej osłony?
Grubsza płyta nie zawsze jest lepsza. Za cienka osłona ugina się i drga, za gruba niepotrzebnie obciąża zawiasy i budżet. Dlatego zanim zaproponujemy grubość, pytamy o trzy rzeczy: jak duża jest szyba, jak jest zamocowana i co może w nią uderzyć – wiór, urwany frez czy ramię robota.

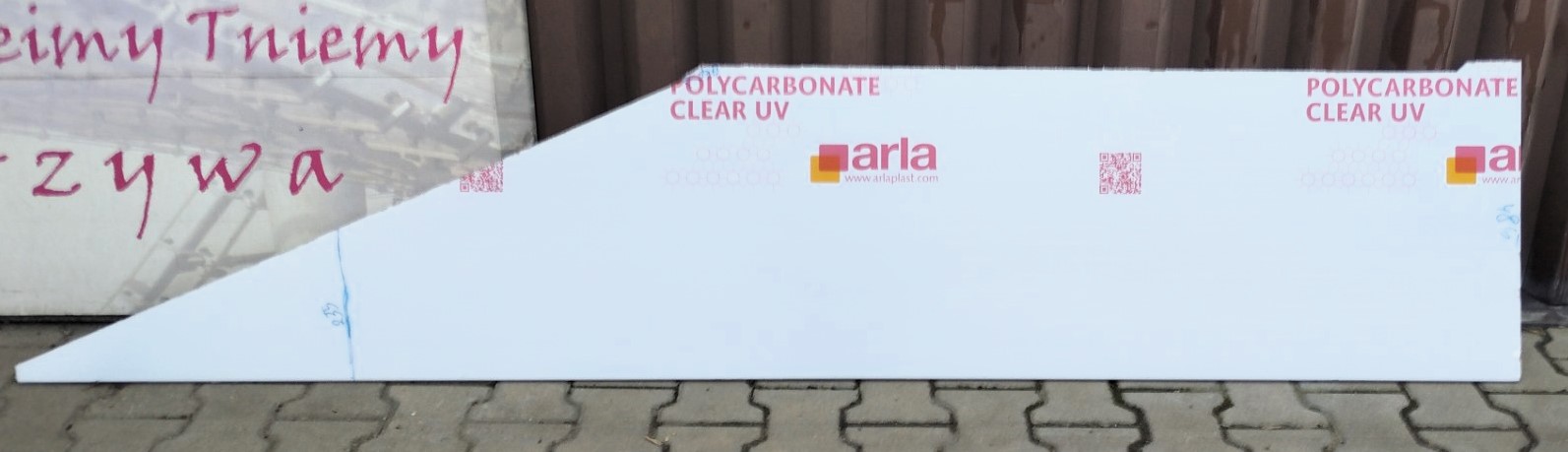

W naszej galerii zobaczysz osłony z płyt 5 mm, 6 mm i 12 mm – od małej szybki inspekcyjnej po wielkogabarytową osłonę z grubego poliwęglanu. Najczęściej rekomendujemy poliwęglan lity 5 mm albo 8 mm, ale to tylko punkt wyjścia. Ostatnie słowo należy do Ciebie – jeśli w zakładzie macie standard 6 mm, zrobimy osłonę z płyty 6 mm.
Poliwęglan lity bezbarwny, dymiony czy mleczny na osłonę płaską?
| Wariant | Co daje | Gdzie go dajemy |
|---|---|---|
| Bezbarwny | ok. 90% przepuszczalności światła, pełny podgląd procesu | drzwi obrabiarek CNC, szyby inspekcyjne, osłony linii |
| Dymiony / grafitowy | tłumi odblaski i błyski | stanowiska spawalnicze, gniazda z łukiem, miejsca w pełnym słońcu |
| Mleczny | rozprasza światło, zasłania widok | przegrody, osłony, za którymi nie trzeba nic widzieć |
Poliwęglan lity dymiony to częsty wybór przy robotach spawalniczych. Płaski ekran spawalniczy z dymionej płyty zatrzymuje iskry i odpryski, a operator obok nie dostaje błysku po oczach. Jedno zastrzeżenie: taka osłona chroni otoczenie stanowiska, ale nie zastępuje przyłbicy spawacza ani certyfikowanej kurtyny spawalniczej.
Cięcie poliwęglanu na wymiar – krawędzie i otwory
Tu najłatwiej przepłacić albo coś zepsuć. Dlatego:

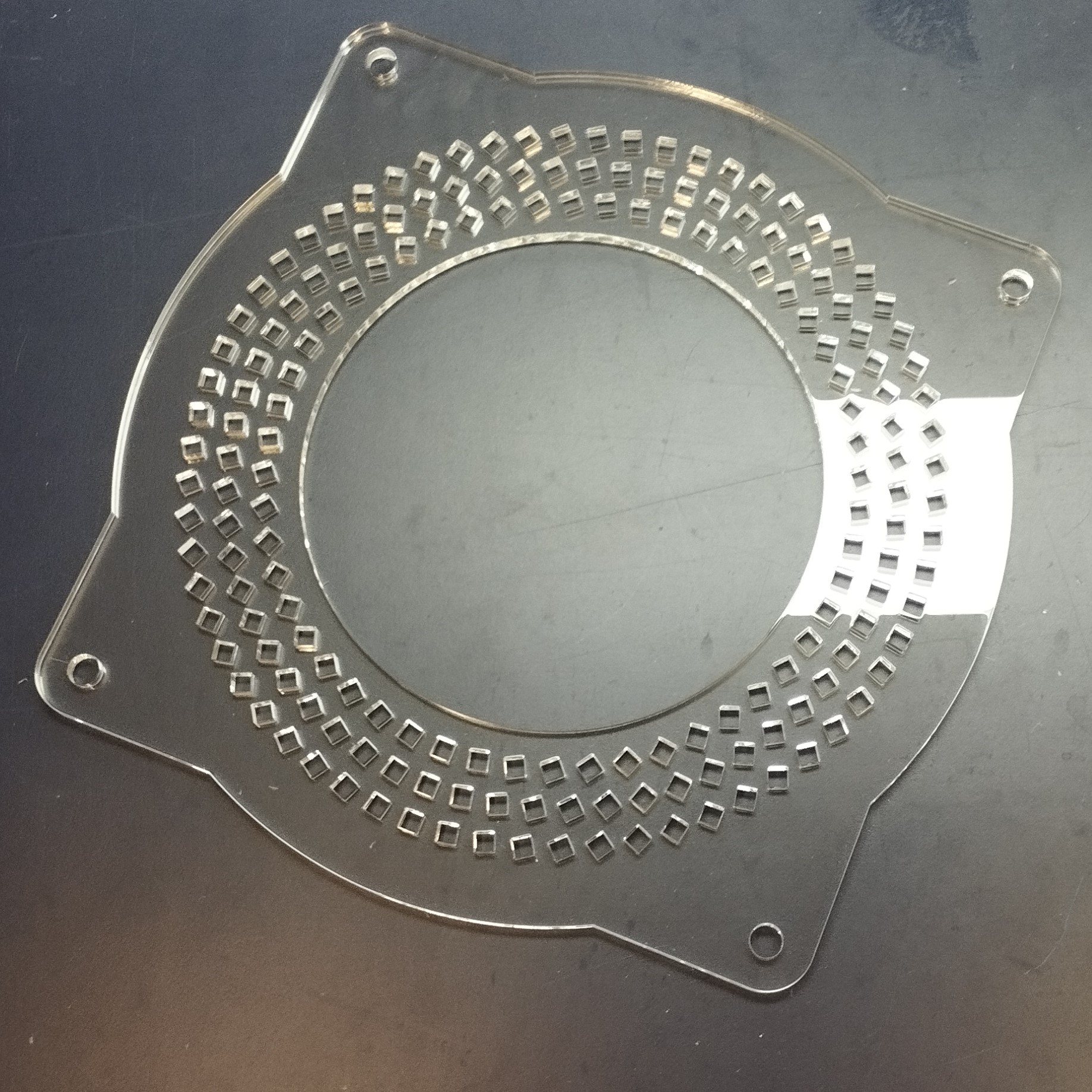

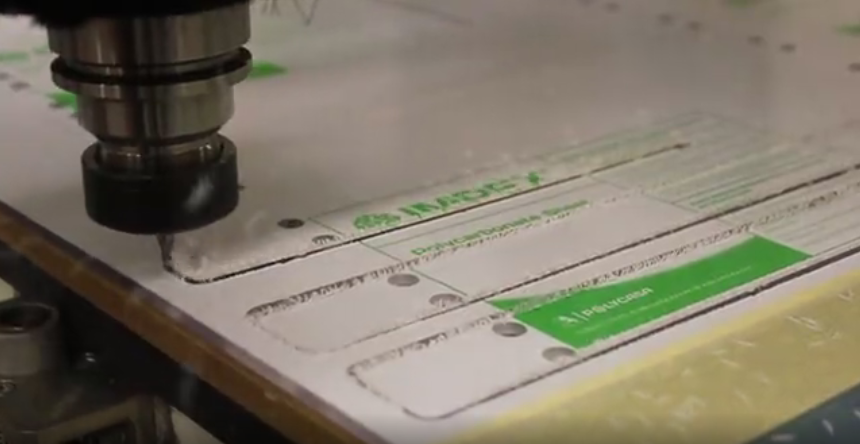

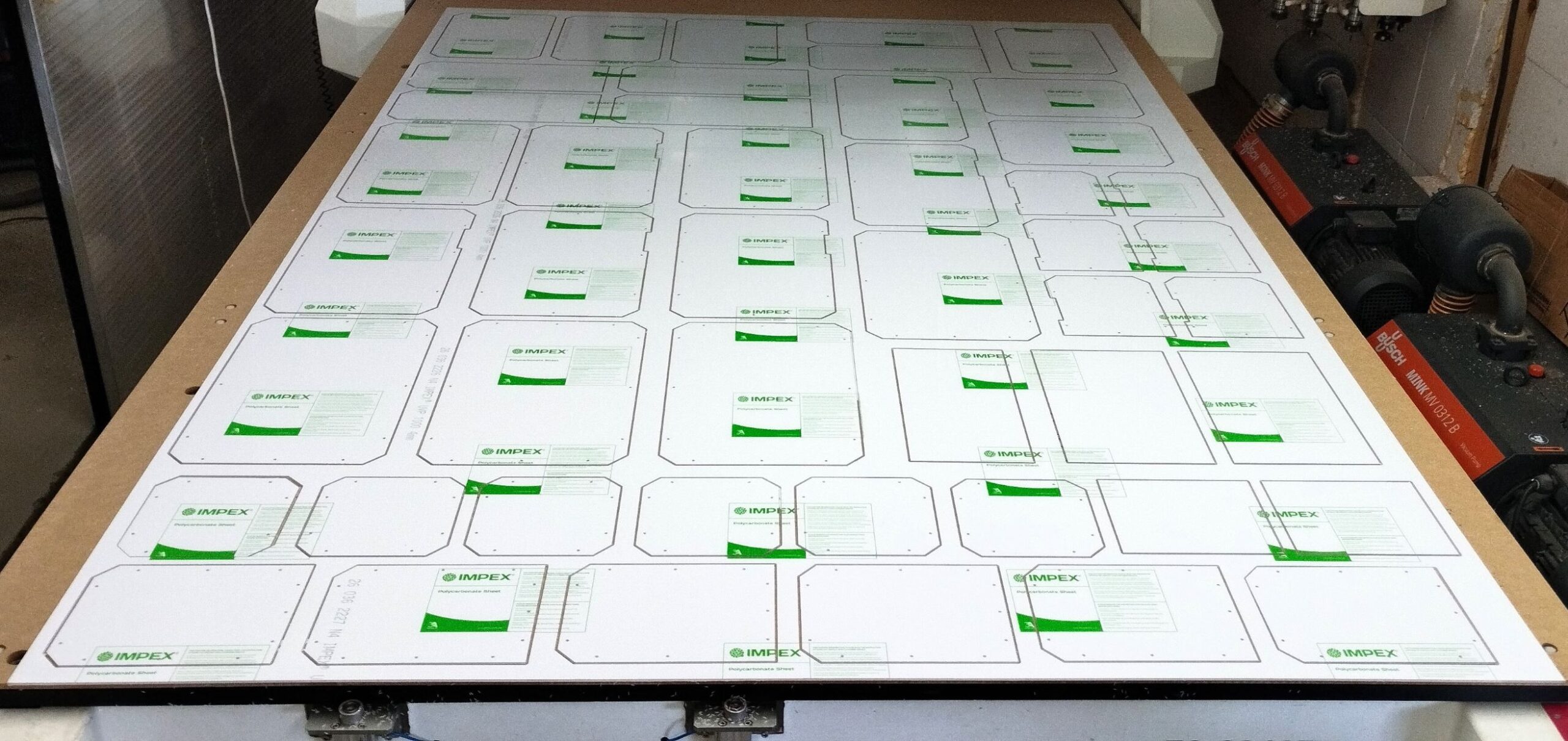

- formatkę tniemy z milimetrową dokładnością – na piłach panelowych albo na ploterze CNC, gdy kształt jest nieregularny,

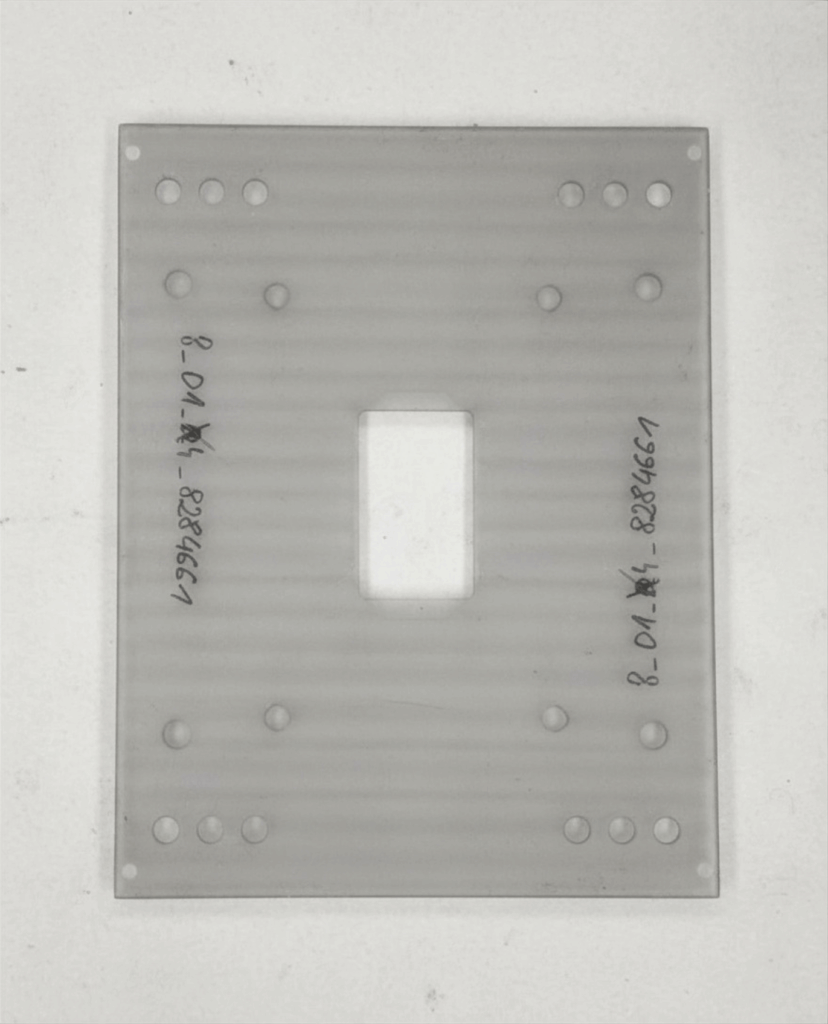

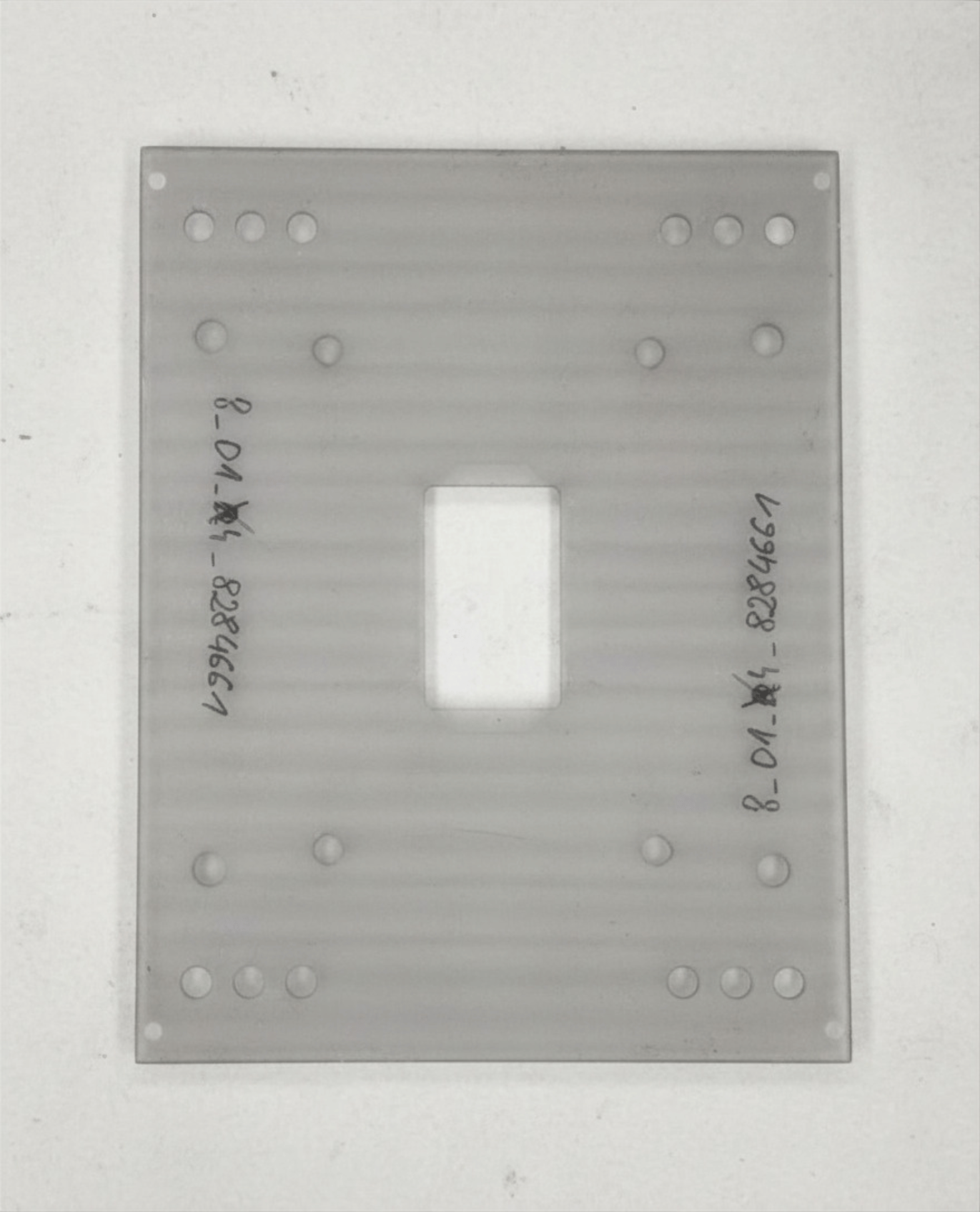

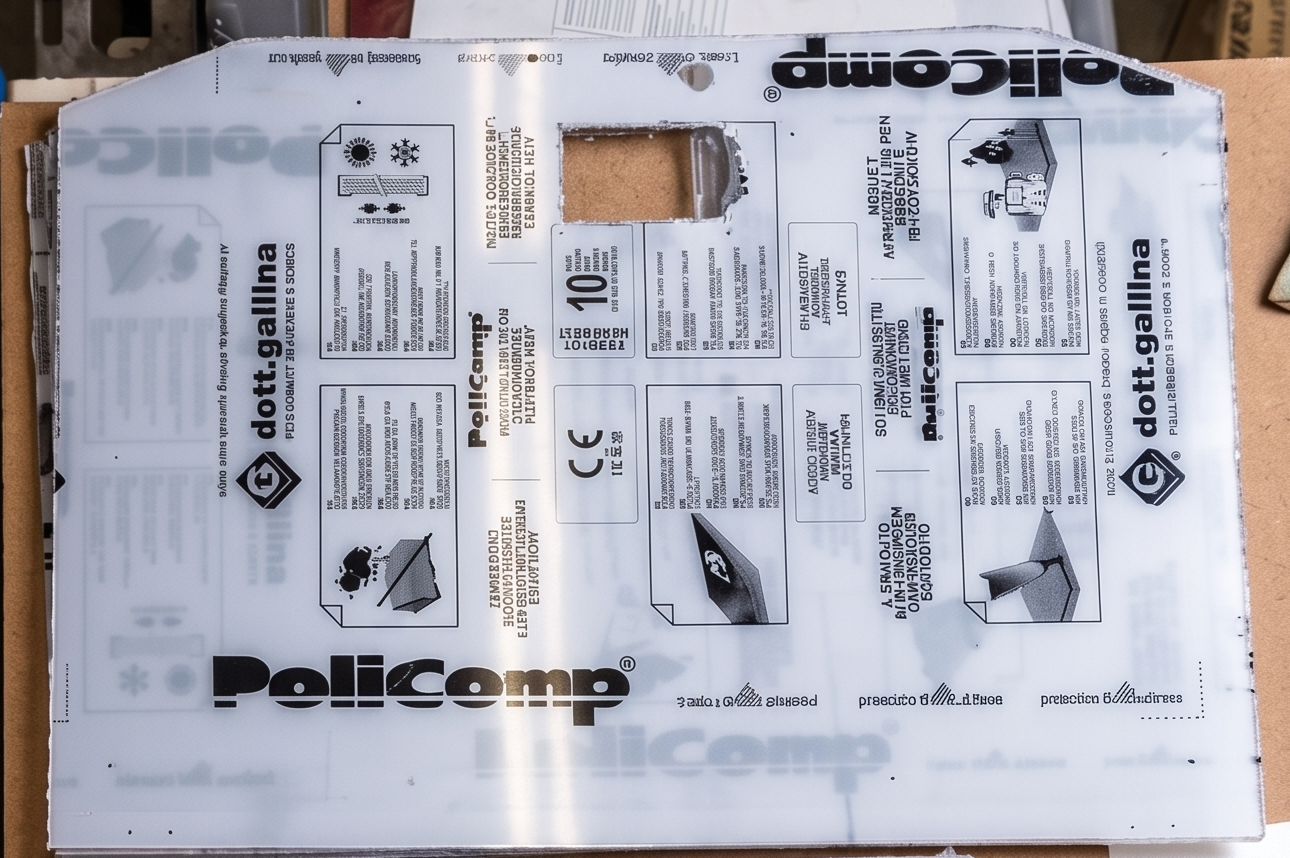

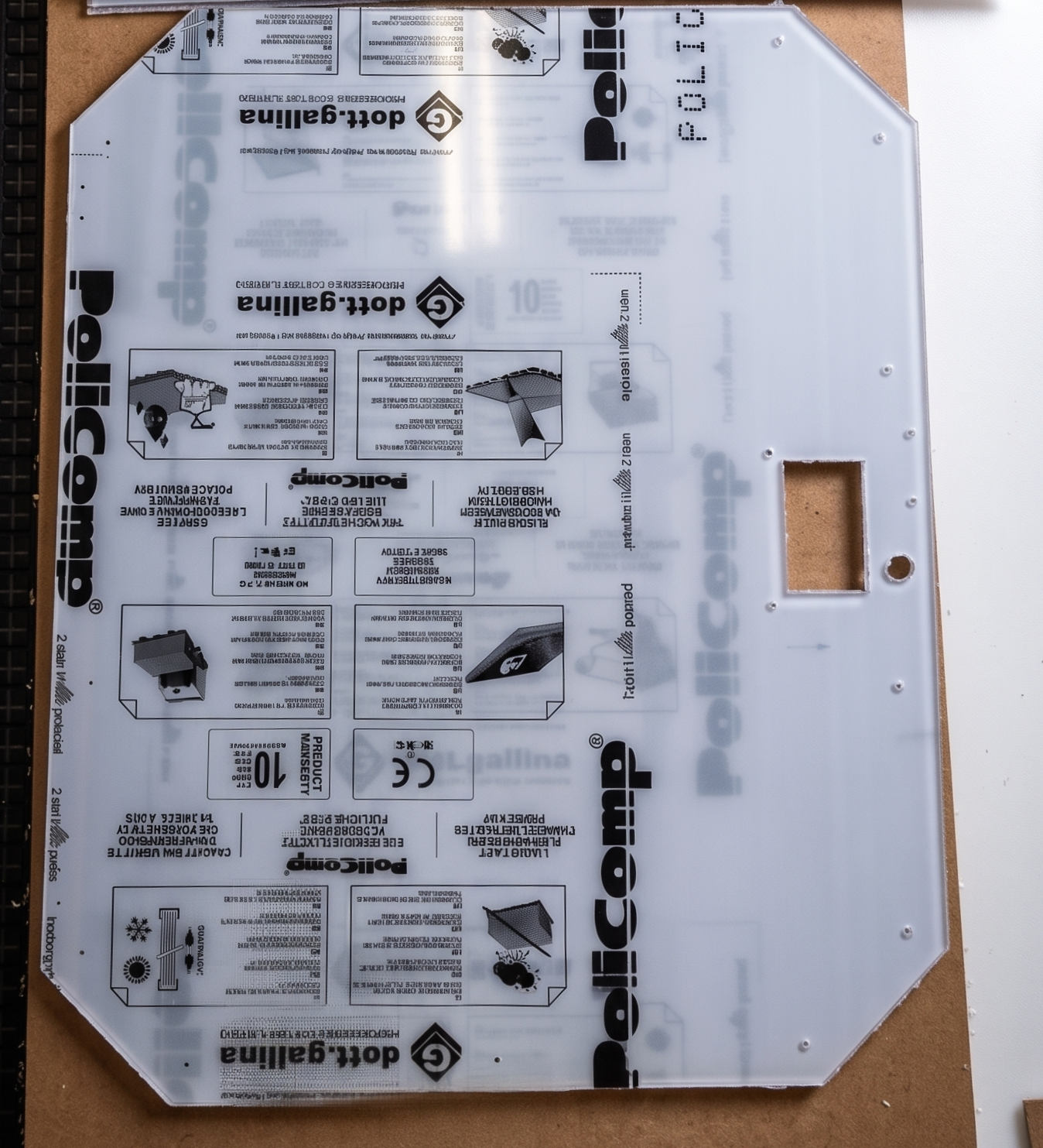

- otwory robimy od razu – montażowe, podfrezowania, wycięcia na zawiasy i zamki; na hali nikt nie musi już niczego wiercić,
- krawędzi nie wykańczamy na siłę – jeśli osłona wchodzi w profil aluminiowy albo uszczelkę, zostaje po cięciu i nie płacisz za zbędną robotę,
- krawędzie na widoku zabezpieczamy – żeby nikt nie rozciął sobie ręki przy czyszczeniu maszyny.
Otwory w poliwęglanie nie pękają od drgań maszyny, co przy szkle i plexi zdarza się regularnie.
Płaskie osłony do obrabiarek, szlifierek i linii – gdzie trafiają?
Osłony do obrabiarek – szyby w drzwiach tokarek, frezarek i centrów CNC. Urwany detal odbije się od poliwęglanu, zamiast przelecieć przez szybę.
Osłona szlifierki i wiertarki stołowej – mała, płaska tarcza, która zatrzymuje iskry i drobinki tam, gdzie powstają.
Wygrodzenia linii i stanowisk zrobotyzowanych – płaskie panele wkręcane w profile aluminiowe konstrukcyjne, chroniące przed iskrami, łukiem spawalniczym i ramieniem robota.

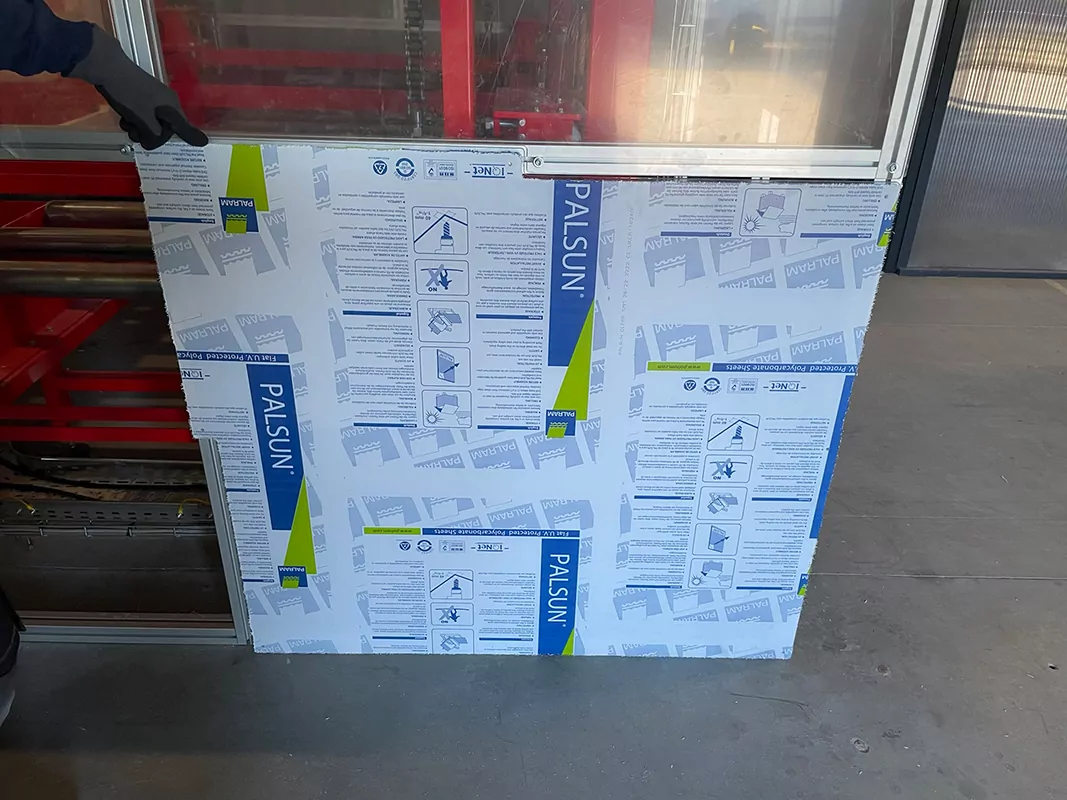

Nietypowe miejsca – robiliśmy już płaską osłonę do windy, osłony laboratoryjne i obudowy maszyn pakujących.
Szyby do pojazdów i łodzi – płaskie szyby do maszyn leśnych, rolniczych i łodzi to temat na osobną stronę: szyby kabin operatora.
Jeśli osłona musi objąć narożnik maszyny, jedno zagięcie często załatwia sprawę lepiej niż dwie płaskie szyby i profil między nimi – zobacz osłony jednoboczne gięte.
Dlaczego płyta z poliwęglanu litego, a nie pleksa na osłonę płaską?
Bo przy maszynie liczy się to, co dzieje się w najgorszym momencie. Poliwęglan lity jest 200–250 razy mocniejszy od szkła i po uderzeniu się odkształca, zamiast pękać na ostre kawałki. Znosi chłodziwa, smary i oleje, pracuje do 120°C, jest trudnopalny i samogasnący, a warstwa x2UV chroni go przed żółknięciem. Pleksa jest odrobinę bardziej przejrzysta i twardsza, ale na maszynie, z której może wylecieć kawałek frezu, to za mało.
Potrzebujesz lekkiej ściany wygrodzeniowej zamiast pancernej szyby? Zrobimy ją z poliwęglanu komorowego. A elementy, które pracują w środku maszyny i się ścierają, zrobimy z polietylenu – zobacz ślizgi i bandy polietylenowe.
Wyślij plik, zanim BHP-owiec wróci na halę
Maszyna stoi, bo szyba w drzwiach pękła? Wyślij rysunek albo zdjęcie starej osłony z wymiarami na kontakt@oslonamaszyn.pl – albo zadzwoń: 535 040 353. Wycenę dostaniesz w 2 godziny, a przy awarii osłonę możesz mieć nawet w 2 dni robocze.
Najczęściej zadawane pytania
Czy poliwęglan na wymiar zarysuje się od wiórów?
Uderzenia wytrzyma, ale jego powierzchnia rysuje się łatwiej niż szkło. Przy agresywnej obróbce metalu czyść osłonę miękką ściereczką bez mocnej chemii albo naklej na nią folię ochronną.
Jakie pliki przyjmujecie do cięcia poliwęglanu litego?
DXF, DWG, CAD i CDR. Wystarczy też rysunek wymiarowy w PDF.
Nie mam rysunku. Co wtedy?
Pomożemy zwymiarować osłonę z natury albo odtworzymy ją na podstawie starej, pękniętej szyby.
Robicie pojedyncze osłony, czy tylko serie?
Jedno i drugie. Pojedynczą szybę do tokarki wyceniamy tak samo chętnie jak komplet osłon do całej linii.
Czy płyta z poliwęglanu litego jest bezpieczna przy pożarze?
Poliwęglan lity jest trudnopalny i samogasnący – po odsunięciu źródła ognia gaśnie sam.
