Osłony jednoboczne gięte
Osłony Jednoboczne Gięte z Poliwęglanu Litego (Na Wymiar)

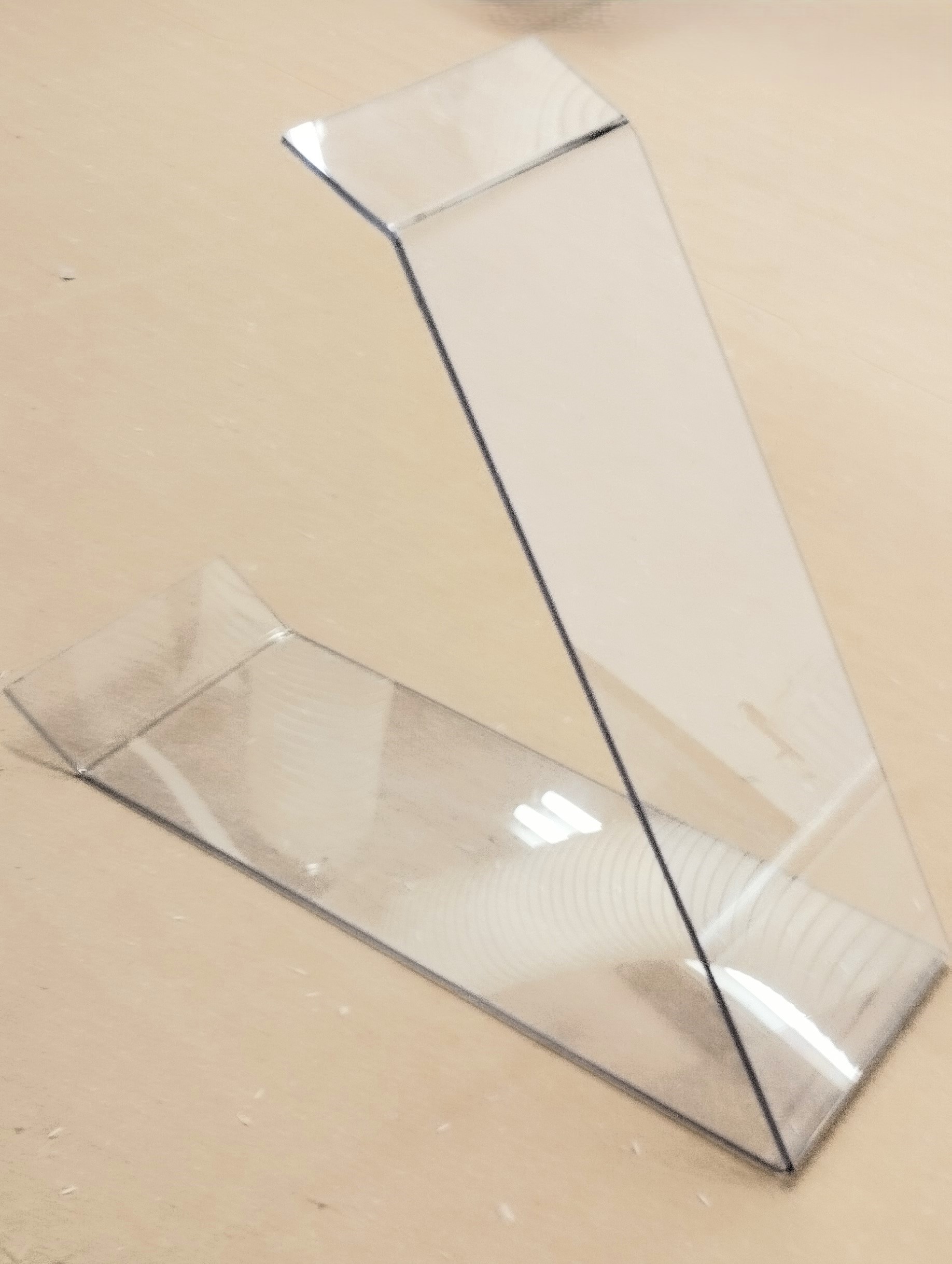

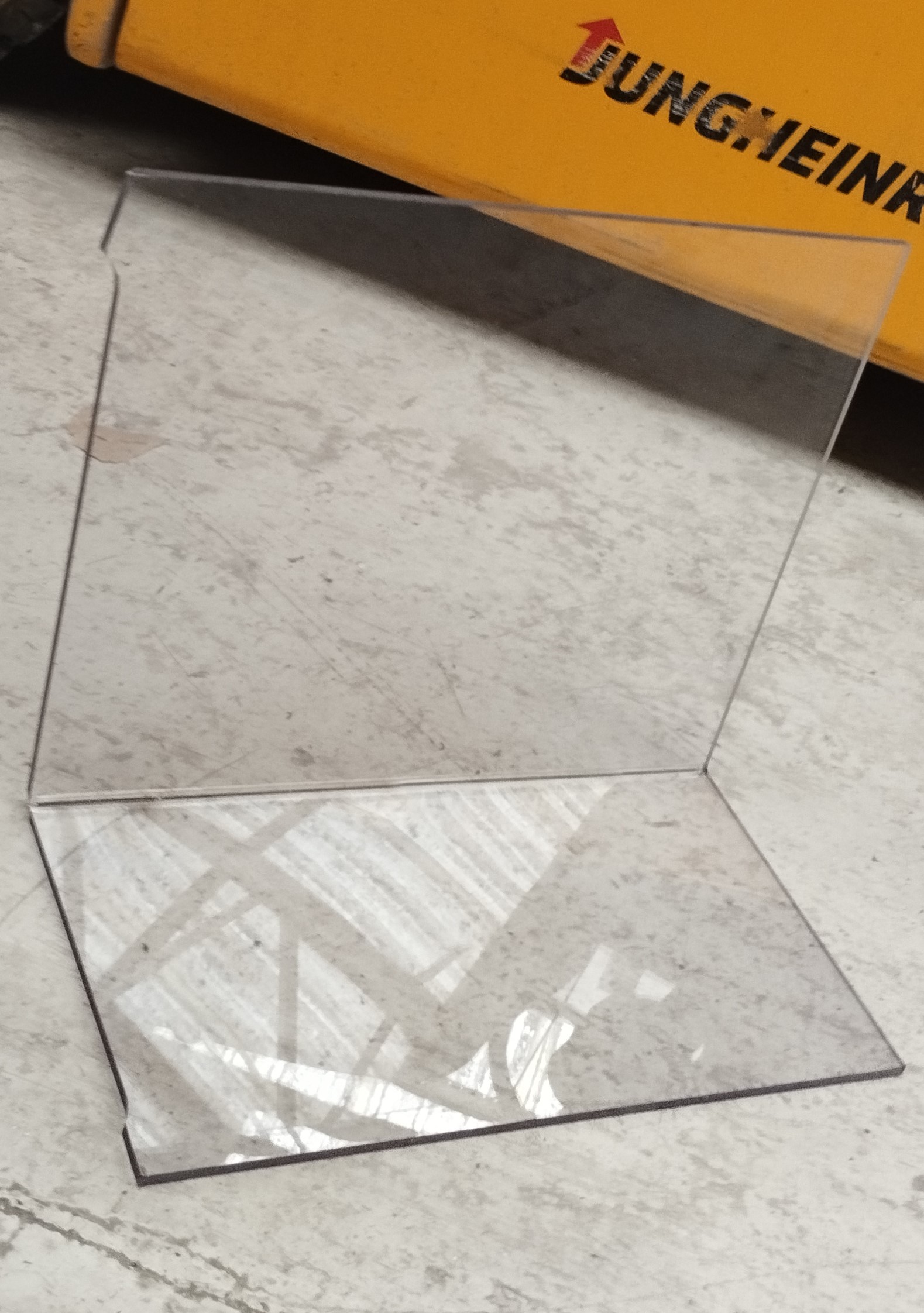

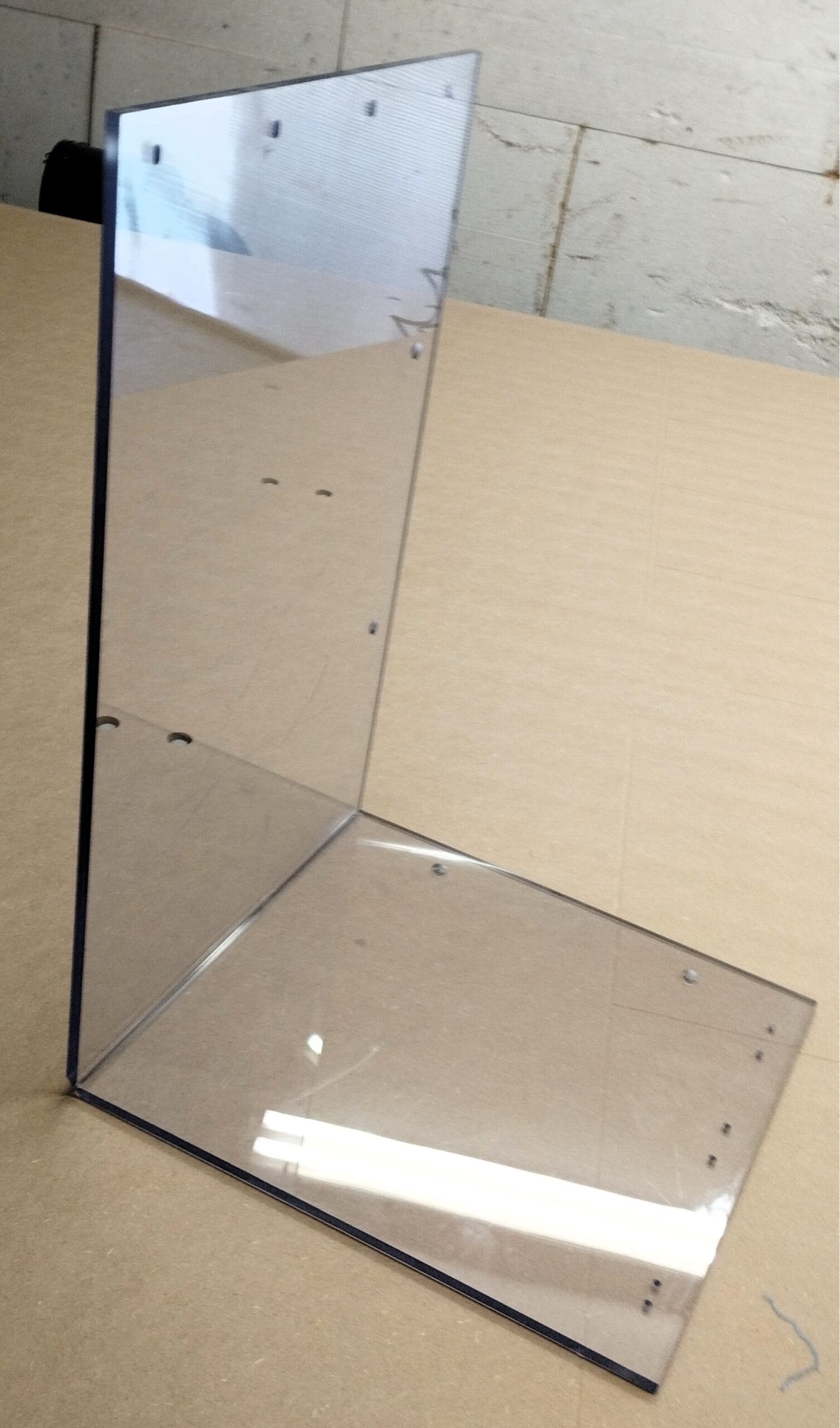

Osłona jednoboczna to płyta z poliwęglanu litego wygięta raz – najczęściej w literę L, ale kąt może być dowolny – tak, żeby jednym elementem zabezpieczyć narożnik maszyny, słupa albo ściany z dwóch stron naraz. Zamiast dwóch płaskich szyb i profilu między nimi masz jedną sztywną osłonę z gotowymi otworami. Robimy je na wymiar, z płyt od 4 do 12 mm, a jedna linia gięcia może mieć do 200 cm.
To najskromniejsza z gięć, ale na ciasnej hali często najbardziej przydatna. Wystający narożnik to miejsce, o które ktoś prędzej czy później się uderzy – człowiek, paleta albo wózek.
Gdzie osłony jednoboczne sprawdzają się najlepiej?
- Ciasne ciągi komunikacyjne i magazynowe: Jako bariery osłaniające ostre narożniki, wystające maszyny i załamania konstrukcji, dzięki którym wózki widłowe oraz załoga mogą bezpiecznie manewrować.
- Zakręty na liniach transportowych: Jako mocne bandy na taśmociągach w miejscach, gdzie linia załamuje się lub zmienia kierunek, zapobiegając zrzucaniu towaru na zakrętach.
- Kompaktowe obrabiarki CNC i szafy sterownicze: Do punktowego osłaniania wystających paneli HMI czy zaworów. Osłona ściśle chroni bryłę maszyny, nie zabierając cennej przestrzeni dookoła.
- Stanowiska wtłoczone w kąt: Jako skuteczna bariera dla szlifierek czy przecinarek, które ze względu na brak miejsca muszą pracować w najwęższych strefach zakładu roboczego.
Narożnik, w który każdy kiedyś wjedzie – narożniki ochronne z poliwęglanu
Narożnik ochronny z poliwęglanu litego przyjmuje uderzenie, zanim trafi ono w maszynę, ścianę czy szafę sterowniczą. Poliwęglan jest 200–250 razy mocniejszy od szkła i po uderzeniu się odkształca, zamiast pękać. Dlatego sprawdza się tam, gdzie:
- wystające maszyny zwężają alejkę i operator wózka musi mieścić się „na centymetry”,
- osłona narożnika ściany chroni tynk, instalację albo oznakowanie przy skrzyżowaniu ciągów komunikacyjnych,
- załamania konstrukcji – słupy, filary, krawędzie zabudowy – stają się niewidoczną pułapką dla ludzi z wózkami ręcznymi.
A że osłona jest przezroczysta, nie zasłania znaków, numeracji regałów ani instalacji. Widać, co jest pod nią, i widać, że ktoś już w nią przywalił.
Przezroczysty kątownik z poliwęglanu – osłona narożnika, której prawie nie widać
W sklepach budowlanych kątownik plastikowy to zwykle wąska listwa z PVC na róg ściany. My robimy coś innego: kątownik z poliwęglanu na wymiar – szeroki, gruby i przezroczysty, dopasowany do konkretnego narożnika, z otworami montażowymi w miejscach, które nam wskażesz. Wygląda jak zwykły róg ściany, tylko że pancerny.
Osłony słupów i regałów tam, gdzie wózek skręca za szybko
Osłona słupa albo osłona regału z poliwęglanu to prosty sposób na miejsca, w których wózki widłowe regularnie zahaczają o konstrukcję. Jednoboczna osłona obejmuje narożnik z dwóch stron, a przy słupie można złożyć ją z dwóch elementów L, które razem zamkną cały obwód.
Zakręt na taśmie – jednoboczne osłony przenośników taśmowych
Na prostym odcinku taśmociągu towar jedzie grzecznie. Kłopoty zaczynają się na zakręcie, gdzie siła odśrodkowa zrzuca kartony i butelki z taśmy. Jednoboczna osłona przenośnika działa tu jak bandy na torze: pionowa ścianka zatrzymuje towar, a pozioma półka daje stabilne mocowanie do ramy.
Osłona szlifierki, piły i szafy sterowniczej wciśniętej w kąt hali

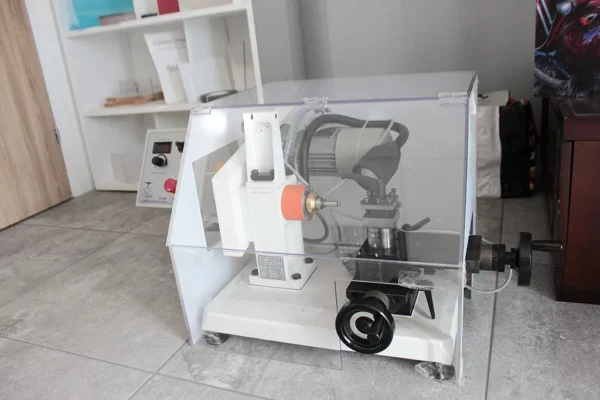

Nie każda maszyna ma wokół siebie metr wolnego miejsca. Szlifierka, przecinarka czy piła stoi często w najciaśniejszym kącie zakładu. Jednoboczna osłona szlifierki albo osłona piły zatrzymuje iskry i drobinki od strony przejścia, a nie zabiera miejsca obok. Tak samo punktowo osłaniamy wystające panele HMI i zawory na kompaktowych obrabiarkach i szafach sterowniczych.
Ile stopni ma Twój narożnik? Gięcie poliwęglanu w OsłaniaMy

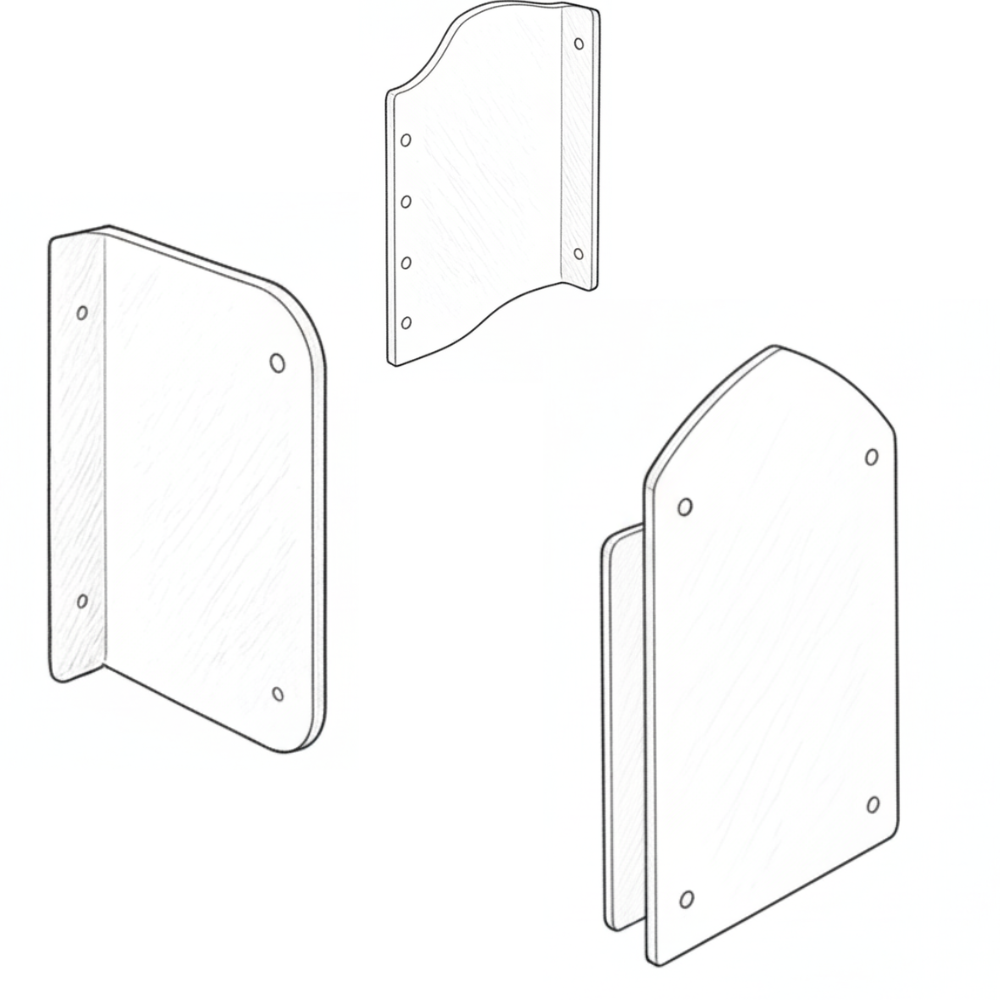

Litera L to 90 stopni, ale hale rzadko są idealne. Gniemy poliwęglan pod takim kątem, jakiego wymaga Twój narożnik – ostrym, rozwartym albo prostym. Proces wygląda tak:

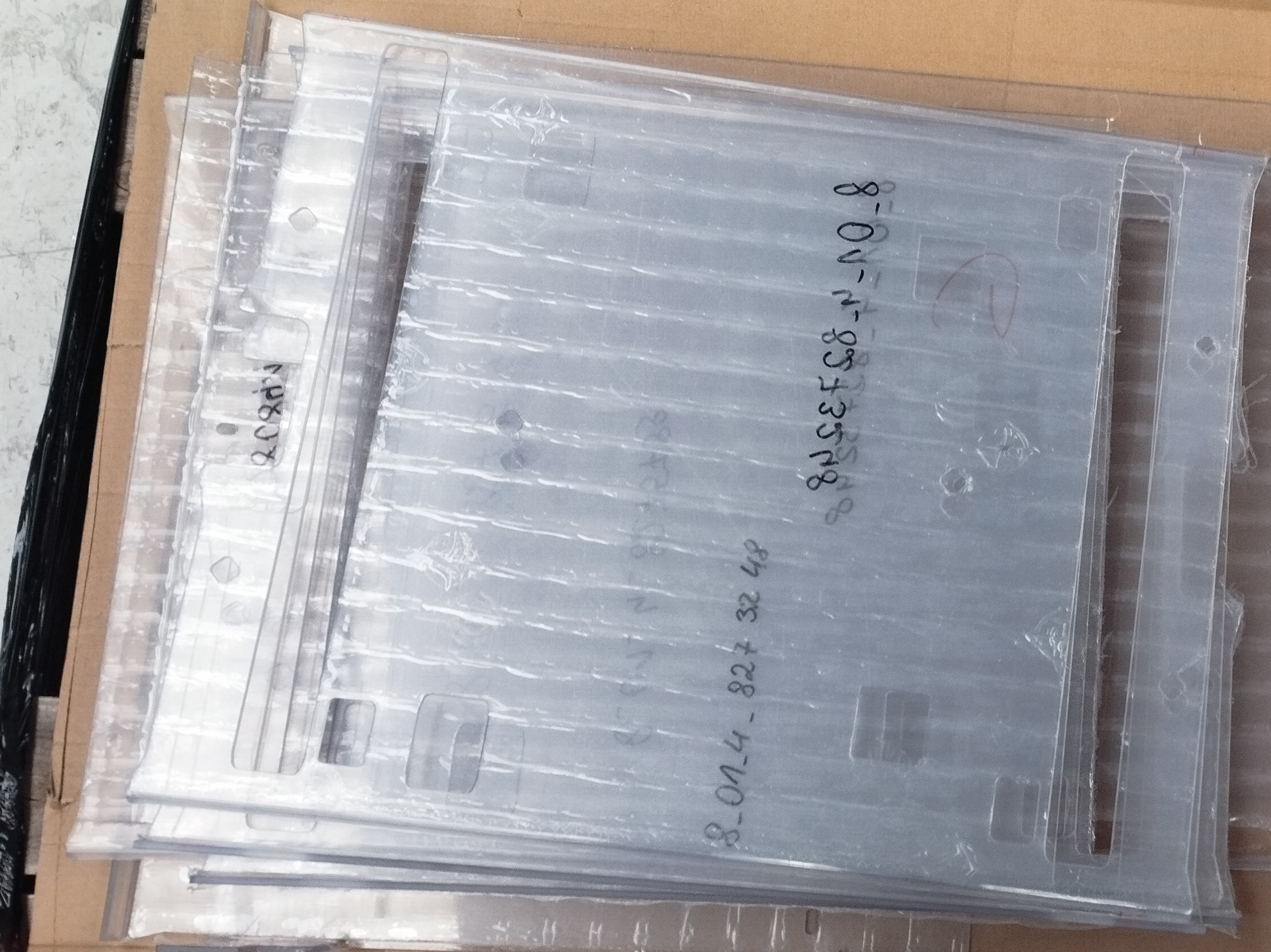

- Formatka z otworami. Wycinamy ją na ploterze CNC razem z otworami montażowymi, podfrezowaniami i wycięciami, zanim płyta zostanie wygięta.

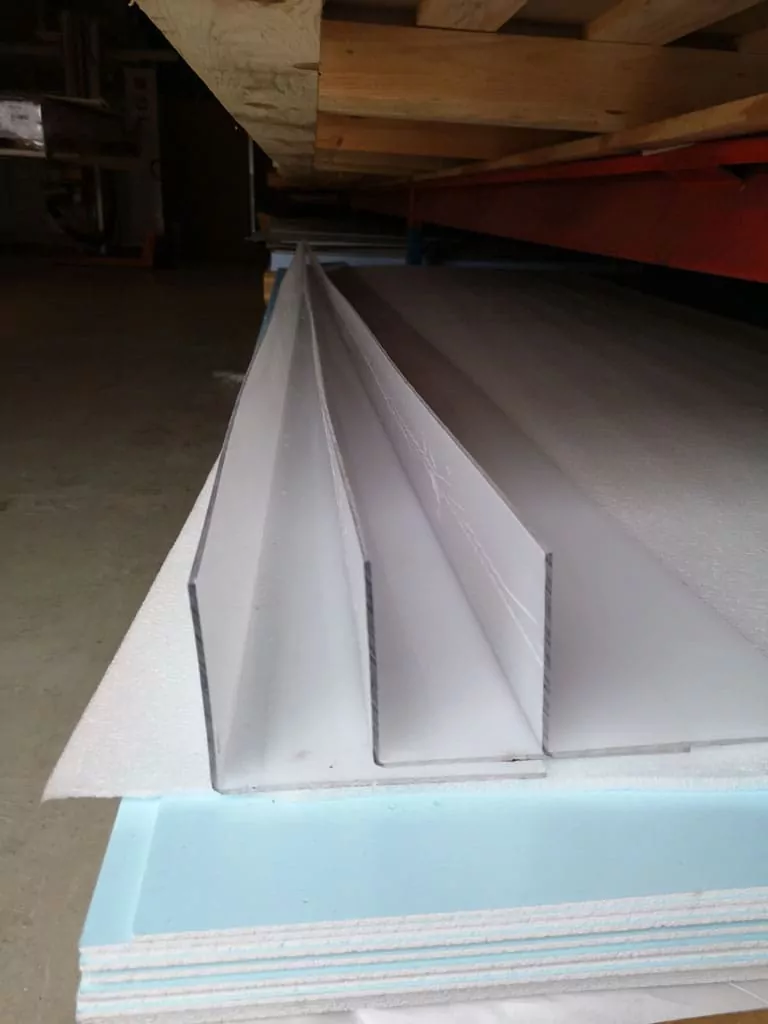

- Gięcie. Płytę gniemy w linii i pod kątem z rysunku. Jedna linia gięcia może mieć do 200 cm.
- Krawędzie. Tam, gdzie osłona wchodzi w profil albo uszczelkę, zostawiamy krawędź po cięciu. Krawędzie na widoku zabezpieczamy.

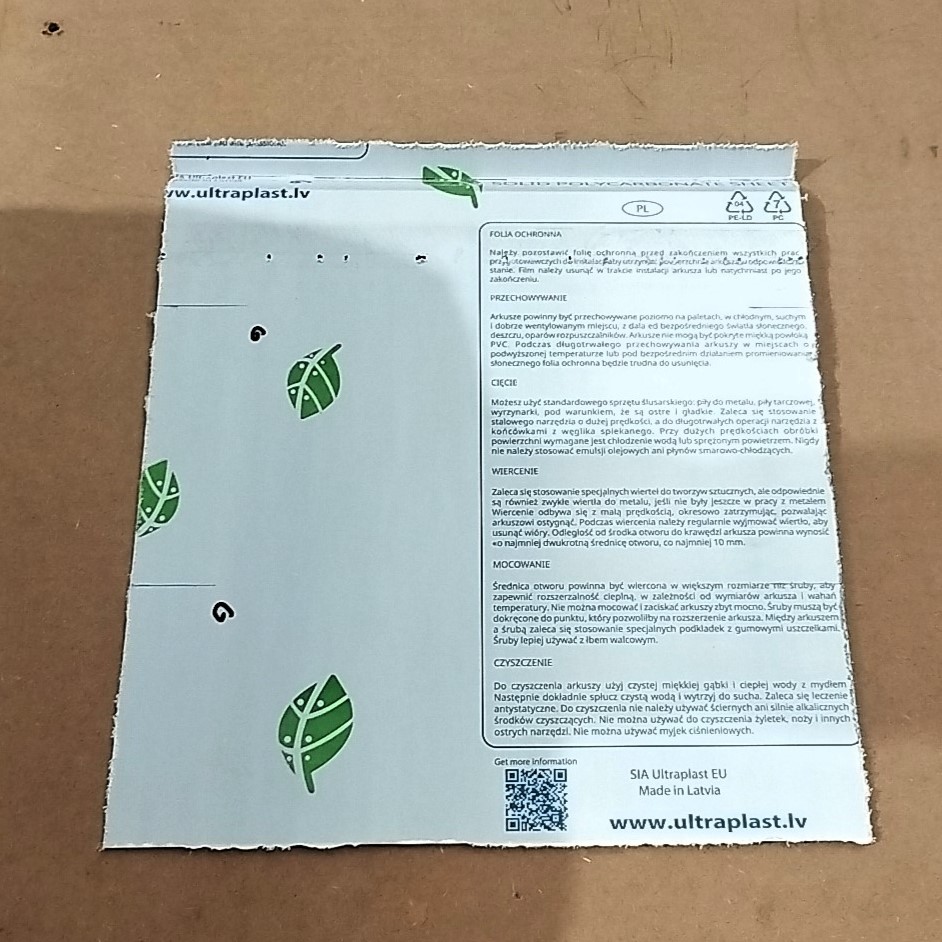

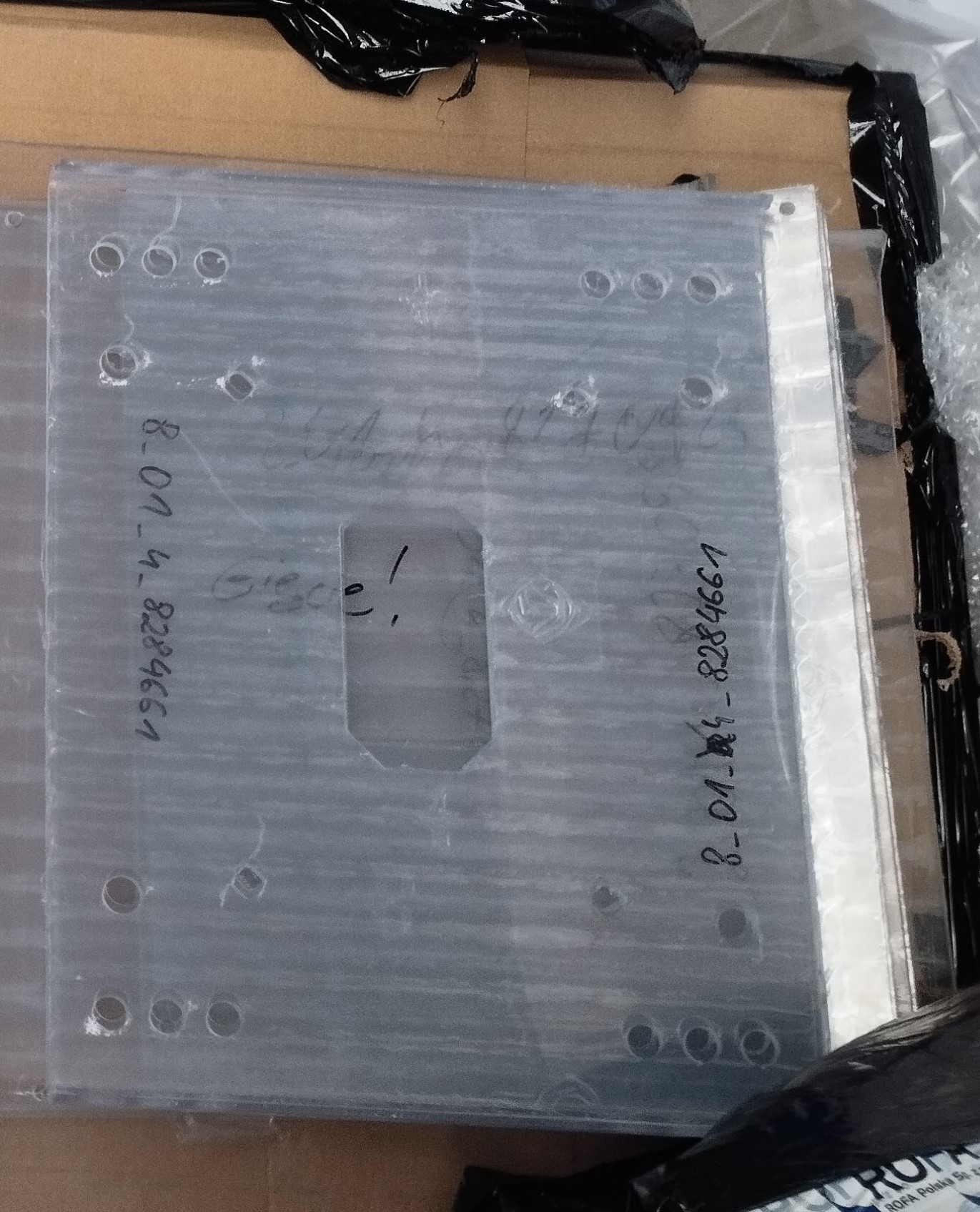

Osłonę dostajesz w folii ochronnej, gotową do przykręcenia. Najczęściej rekomendujemy płytę 5 albo 8 mm, ale ostatecznie grubość wybierasz Ty.
Odbojnik narożny z poliwęglanu czy z polietylenu?
Obu materiałów używamy na narożniki, tylko do innej roboty:
| Cecha | Narożnik z poliwęglanu litego | Odbojnik narożny z polietylenu (PE/HDPE) |
|---|---|---|
| Przezroczystość | tak – widać, co jest pod spodem | nie – płyta pełna, kolorowa |
| Uderzenie | przyjmuje i się odkształca, nie pęka | świetnie amortyzuje ciężkie uderzenia |
| Gięcie w L | tak, jednym elementem | raczej frezowane klocki i płyty |
| Kiedy wybrać | narożniki maszyn, szafy, ściany z oznakowaniem | słupy i ściany w strefie ciężkich wózków |
Odbojnice i płyty ochronne z polietylenu opisujemy przy ślizgach i bandach polietylenowych. A jeśli jedno zagięcie to za mało i osłona musi objąć element z trzech stron, zajrzyj do osłon dwubocznych.
Zrób zdjęcie narożnika z miarką i wyślij je do OsłaniaMy
Tyle wystarczy na start: zdjęcie, dwie długości ramion, wysokość i kąt. Wyślij je na kontakt@oslonamaszyn.pl albo opowiedz nam o nim przez telefon: 535 040 353. Odpiszemy z wyceną w ciągu 2 godzin i podpowiemy, jaka grubość płyty wytrzyma to, co dzieje się przy Twoim narożniku.
Najczęściej zadawane pytania
Czy osłona narożnika z poliwęglanu musi mieć kąt 90 stopni?
Nie. Gniemy pod dowolnym kątem – wystarczy, że podasz go na rysunku albo zmierzysz narożnik kątomierzem.
Jak montujecie narożniki ochronne na ściany i maszyny?

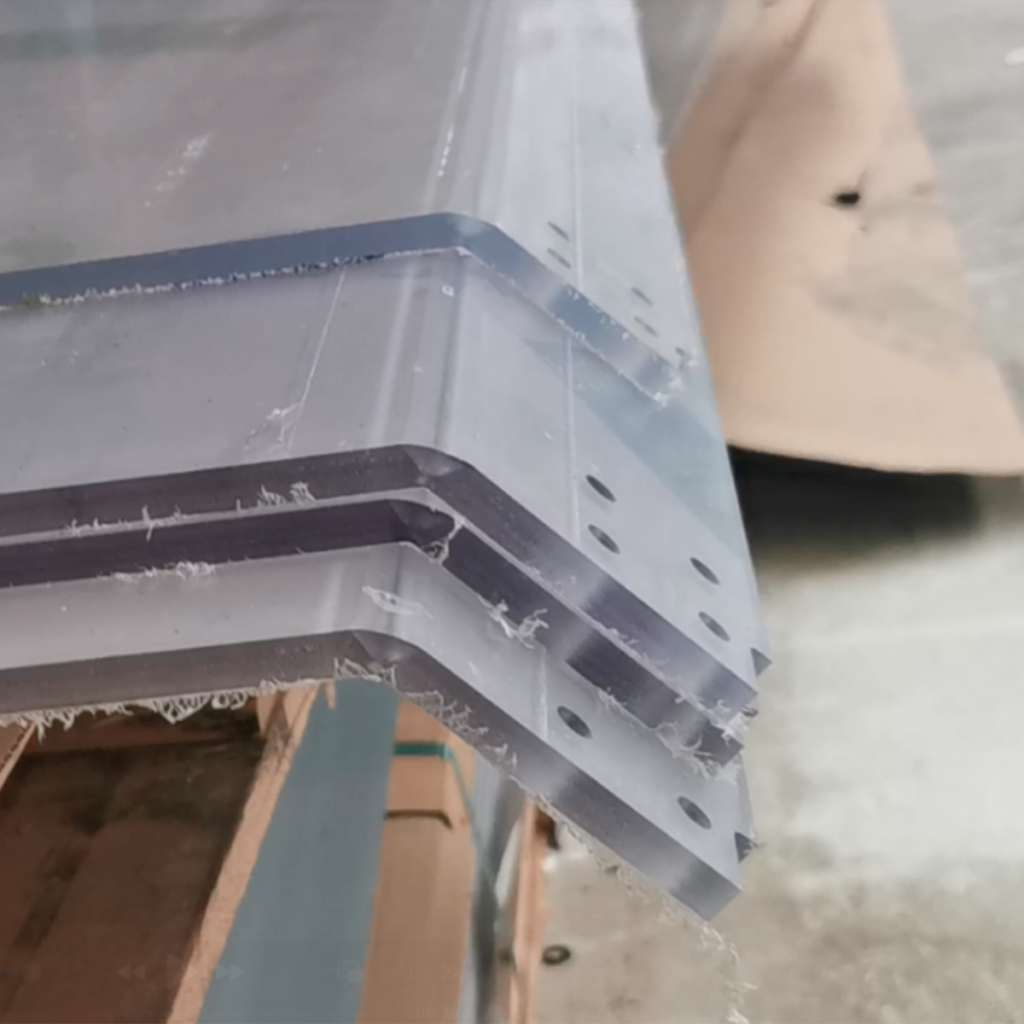

Najczęściej na śruby – otwory montażowe wiercimy fabrycznie w miejscach, które wskażesz. Na maszynach osłona może też wchodzić w istniejące profile.
Czy jednoboczna osłona może być przyciemniana?

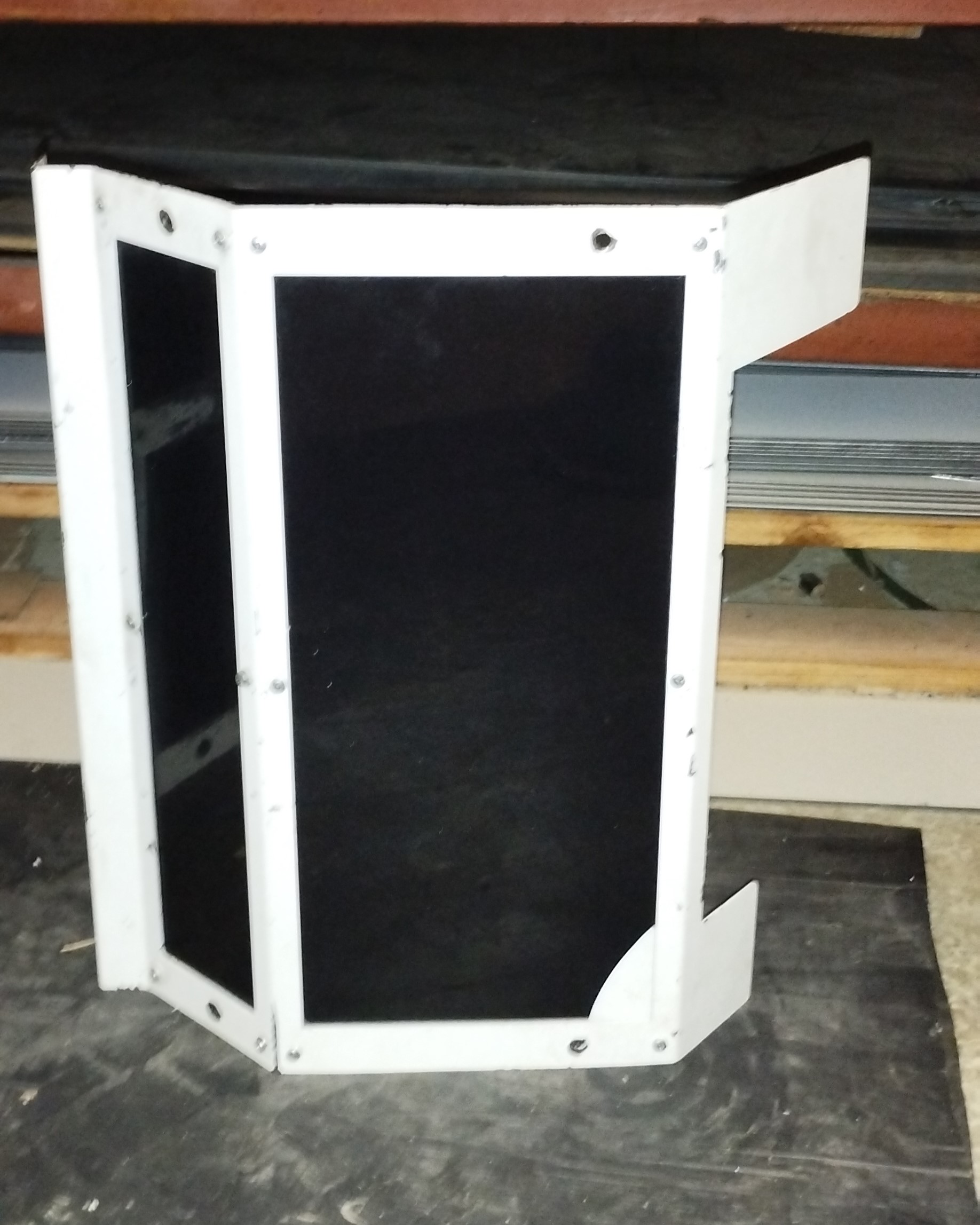

Tak. Poza bezbarwną mamy poliwęglan dymiony, grafitowy i mleczny – dymiony dobrze sprawdza się przy szlifierkach i spawaniu, bo tłumi błyski.
Czy poliwęglan nie pęknie przy otworach od uderzeń?
Nie. Poliwęglan jest elastyczny i udarny, więc ani drgania, ani uderzenia nie rozrywają otworów montażowych, co zdarza się przy szkle i plexi.
Robicie pojedyncze kątowniki z poliwęglanu?
Tak. Pojedynczy narożnik wyceniamy tak samo jak serię osłon do całej hali.
